Отличия и применение защитных помехоподавляющих конденсаторов КЗ-1

Анонс: Особенности и отличия защитных помехоподавляющих конденсаторов КЗ-1 Северо-Задонского конденсаторного завода. Применение защитных помехоподавляющих конденсаторов КЗ-1 ООО «СКЗ».

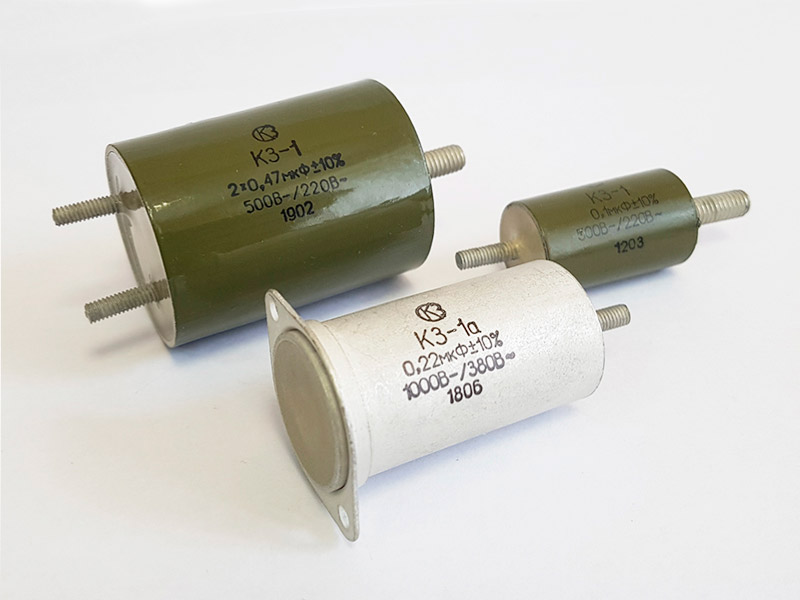

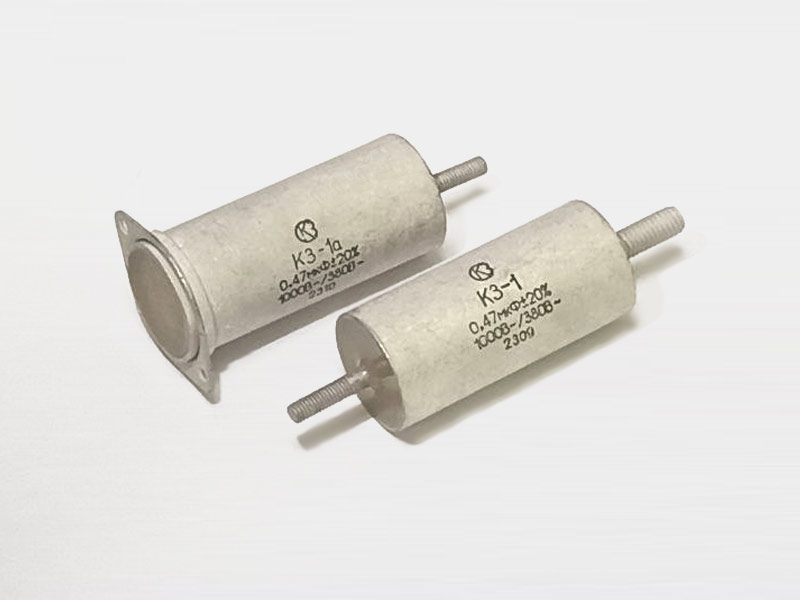

Конденсаторы КЗ-1 разработки Северо-Задонского конденсаторного завода (СКЗ) – помехоподавляющие класса X (соответственно пп. 1.5.2 и 1.5.3 ГОСТ IEC 60384-14-2015) пленочные с диэлектриком РЕТ (полиэтилентерефталат) подкласса постоянной емкости (ГОСТ Р 57440-2017), изготавливаемые защитными (п. 21 ГОСТ Р 57437-2017) с плавкой вставкой, нивелирующей короткое замыкание при пробое. Как и другие пленочные металлизированные конденсаторы ООО «СКЗ» КЗ-1 – самовосстанавливающиеся после локального пробоя диэлектрика и поставляются в модификациях односекционными коаксиально проходными (п. 1.5.7 ГОСТ IEC 60384-14-2015) и двухсекционными с двумя выводами (п. 1.5.5 ГОСТ IEC 60384-14-2015) с креплением за шпильку или фланец на корпусе (версия КЗ-1а).

Отличия защитных помехоподавляющих конденсаторов КЗ-1 Северо-Задонского конденсаторного завода.

В защитных помехоподавляющих конденсаторов КЗ-1 Северо-Задонского конденсаторного завода в качестве диэлектрика используется полиэтилентерефталат – полукристаллический полимер хорошими механическими характеристиками, который в сравнении с импрегнированной конденсаторной бумагой обладает более высокой диэлектрической прочностью, сопротивлением изоляции и может эксплуатироваться при более высоких температурах окружающей среды.

Стабильность емкости у КЗ-1 практически такая же, как и у конденсаторов с твердым неорганическим диэлектриком, а эластичность полиэтилентерефталата в совокупности с высокой прочностью на разрыв позволяет изготавливать пленку очень малой толщины, что:

• позволяет изготавливать конденсаторы большей емкости при меньших габаритах;
• увеличивает стойкость к лавинному, термическому, электромеханическому пробою и локальному пробою частичного разряда;
• снижает неоднородность поверхности, повышает диэлектрическую прочность и, соответственно, плотность энергии, используемую в качестве показателя добротности конденсатора.

Кроме того:

• в сравнении с типовыми диэлектриками для пленочных металлизированных конденсаторов (полистирол, полипропилен, политетрафторэтилен, поликарбонат) полиэтилентерефталат негигроскопичен, а это существенно снижает риски термической деструкции, провоцируемой, как температурой, так и влагой в диэлектрике;
• Северо-Задонский конденсаторный завод при изготовлении помехоподавляющих защитных конденсаторов применяет специальную обработку поверхности РЕТ пленок, которая снижает величину и удельную плотность дефектов, повышает энергию химической связи молекул полимера, адгезию металла и улучшает электрические и эксплуатационные свойства КЗ-1.

Как результат - металлизированные пленочные конденсаторы К3-1 стабильно работают в температурном диапазоне от -60 до +100 градусов Цельсия, имеют допуск по отклонению емкости ±10%, ±20%, сравнительно небольшой тангенс угла потерь (≤ 0,01), сопротивление изоляции между выводами ≥ 10000 МОм при номинальной емкости до 0,33 мкФ, постоянную времени для номинальной емкости от 0,33 мкФ ≥ 2000 Мом*мкФ, наработку не менее 10000 часов и срок сохраняемости электрических параметров не менее 15 лет, а наряду с этим – достаточно низкую себестоимость и, соответственно, доступные цены.

Применение защитных помехоподавляющих конденсаторов КЗ-1 ООО «СКЗ».

Защитные металлизированные конденсаторы КЗ-1 разработки Северо-Задонского конденсаторного завода используются для подавления индустриальных и радиопомех в диапазоне частот до 150 Гц, включая искажения тока, напряжения, частоты гармониками нефундаментальных частот.

Если рассматривать силовые сети низкого напряжения, то основными источниками эмиссии помех являются устройства, оборудование, приборы с блоками коммутации, управления на полупроводниках (тиристорах, транзисторах, семисторах и пр.), используемые в промышленности, на непромышленных, инфраструктурных объектах в разных отраслях экономики, включая медицину, научные учреждения и т.д.

С учетом текущего тренда цифровизации с переходом на системы автоматического или автоматизированного управления с программно-логическими контроллерами и серверами разного уровня иерархии, и быстродействующими коммутационными блоками на полупроводниковых свитчах, а также различными выпрямителями, инверторами, конверторами с ШИМ преобразованием помехоподавляющие металлизированные конденсаторы КЗ-1 имеют широкий спектр применения. Причем защитные металлизированные конденсаторы КЗ-1 могут использоваться, как (условно) автономно, так и в звеньях пассивных фильтров гармоник, в том числе для нивелирования рисков трансмиссии гармонических искажений в сегмент силовой сети или силовую сеть объекта из распределительной (и других абонентских) сетей.

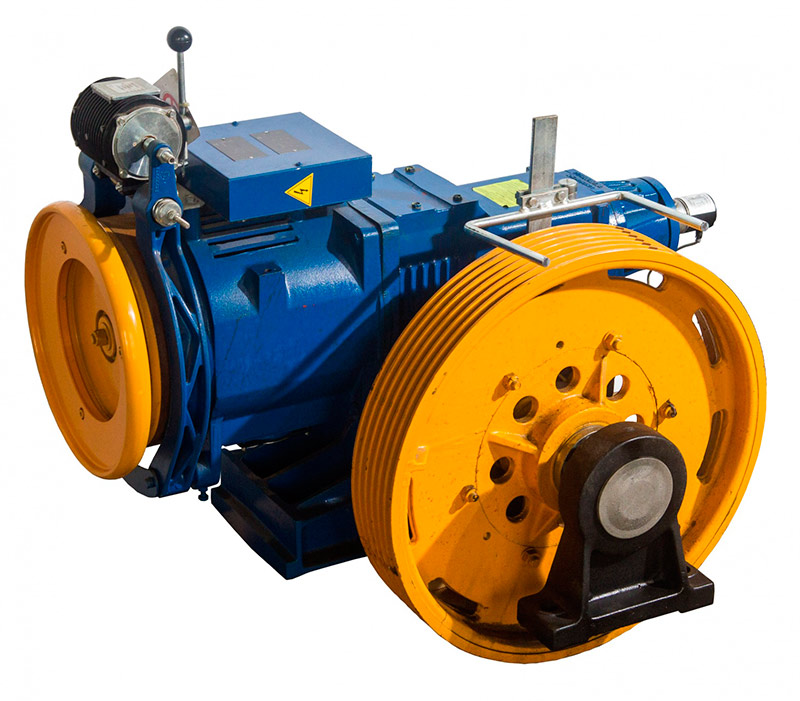

Типовое использование защитных помехоподавляющих конденсаторов КЗ-1 бытовые электроприборы, лифтовые хозяйства, фильтры комплектных преобразователей электропривода переменного тока с регулируемой скоростью, вводные, вводно-распределительные, распределительные устройствах, электрические силовых щиты станций и подстанций, телевизионная и радиоаппаратура, и т.д.
