Описание конденсатора

CD 60 – конденсаторы постоянной емкости, металлизированные полипропиленовые, изготавливаемые китайским производителем Hongjiu Capacitor Co. Ltd по требованиям стандартов RS-463, IEC60252.2 (в нашей стране ГОСТ IEC 60252-2), GB/T3667.2 и поставляемые под торговой маркой DNRSYTE для применения в качестве пусковых для запуска электродвигателей (п. 1.3.13 ГОСТ IEC 60252-2) в кондиционерах 50/60 Гц, холодильниках (компрессорах), тепловых, водяных насосах и др.

Показать полное описание

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Структура условного обозначения

Конденсатор CD60 300В-50мкФ

Пояснение:

300В - номинальное напряжение, В;
50мкФ - номинальная ёмкость, мкФ;

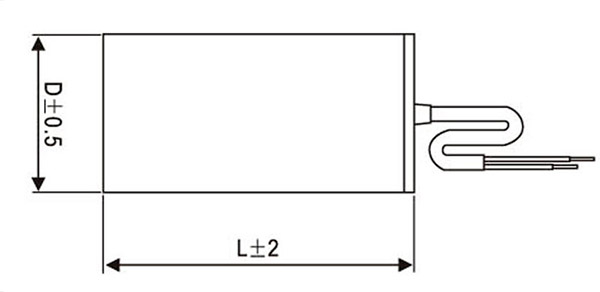

Габаритный чертеж пусковых конденсаторов CD60

Весо-габаритные размеры

Таблица. Характеристики пусковых конденсаторов CD 60

Наименование конденсатора	Номинальное напряжение, В	Ёмкость, мкФ	øD×L, мм
CD60 300В-50мкФ	300	50	ø34×82
CD60 300В-75мкФ	300	75	ø34×82
CD60 300В-100мкФ	300	100	ø34×82
CD60 300В-150мкФ	300	150	ø42×82
CD60 300В-200мкФ	300	200	ø50×100
CD60 300В-250мкФ	300	250	ø50×100
CD60 300В-300мкФ	300	300	ø50×100
CD60 300В-350мкФ	300	350	ø50×100
CD60 300В-400мкФ	300	400	ø50×100
CD60 300В-450мкФ	300	450	ø50×100
CD60 300В-500мкФ	300	500	ø50×100
CD60 300В-600мкФ	300	600	ø50×100
CD60 300В-700мкФ	300	700	ø50×100
CD60 300В-800мкФ	300	800	ø50×100
CD60 300В-1000мкФ	300	1000	ø50×100
CD60 220В-1200мкФ	220	1200	ø50×120
CD60 220В-1500мкФ	220	1500	ø50×120
CD60 450В-1200мкФ	450	1200	ø50×120
CD60 450В-1500мкФ	450	1500	ø50×120

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Электрические параметры

Номинальное напряжение, В: 220 - 450;

Номинальная емкость, мкФ: 50 - 1500;

Допускаемое отклонение емкости, %: ±5, ±10, ±20 (в зависимости от производителя);

Сопротивление изоляции между выводами: ≥3000 МОм·мкФ;

Разрешенное максимальное напряжение: 1,2 от номинального напряжения

Условия эксплуатации

Интервал рабочих температур: -20 … +70°С;

Описание пусковых конденсаторов CD60

Пусковые конденсаторы CD 60 - самовосстанавливающиеся с металлизированным диэлектриком (по ГОСТ IEC 61071) из полипропилена (тип MKP по DIN 41379 и EN 60062) и изготавливаются Hongjiu Capacitor Co. Ltd для эксплуатации в силовых сетях напряжением от 110 В до 330 В с емкостью от 20 мкФ до 1500 мкФ и тангенсом угла потерь 0,15 (20°C 100 Гц) в цилиндрических корпусах из бакелита или алюминиевых сплавов с диаметром (D) и высотой (Н) в пределах (соответственно) от 45 мм до 60 мм и от 80 мм до 130 мм с коммутационными разъемами:

с упругими ножевыми контактами из вставок с отверстиями плоских втычных соединителей ном по ГОСТ 24566 (P Type);
с кабельным наконечником (п. 581-23-18 ГОСТ IEC 60050-581) из двух изолированных жил в дополнительной ПВХ изоляции с контактами, подготовленными под пайку, механическое соединение (W Tipe);
с двумя отдельными изолированными одножильными кабельными наконечниками и с контактами (D Type), подготовленными под пайку, механическое соединение.

Пусковые конденсаторы CD 60 могут храниться и эксплуатироваться в интервале температур от -40 °C до +85 °C, поставляются климатической категории по ГОСТ IEC 60252-1 40/85/21, класса защиты по ГОСТ IEC 60252-1 P0 с отклонением по емкости от -5 до +5%, классом эксплуатации (сроком службы) (по ГОСТ IEC 60252-1) С (не менее 3000 часов), опционально классом В (не менее 10000 часов) при уровне интенсивности отказов не более 3 % и сроком сохраняемости электрических параметров не менее 3 лет (гарантия завода).
