Косинусные конденсаторы Shreem HD-VAR

Косинусный конденсатор FT-H250-R0400-S1R3

Пояснение:

• H250 - мощность, кВАр с учетом одного знака после запятой. Т.е. в данном случае, 25 кВАр;
• R0400 - номинальное напряжение, В. В данном случае 400 В;

Номинальное напряжение, В: 400; 415; 440; 480; 525;

Номинальная мощность, кВАр: 2,5 ... 50;

Допуск по емкости: -5 / +10%

Номинальная частота: 50

Потери, Вт/кВАр: <0,45

Допустимое превышение по напряжению, мин/сутки: ≤1,1·Un – 60; ≤1,15·Un – 30; ≤1,2·Un – 5; ≤1,3·Un – 1;

Допустимое превышение по току: ≤2,2·In;

Между клеммами, Vac: 2,15·Un – AC2S;

Между клеммами и корпусом, Vac: 3000 VAC – 2s

Интервал рабочих температур, °C: -40 ...+55;

Охлаждение: Естеств., не более 80 °C вверху банки;

Размещение: ≤4000 метров над уровнем моря

Обеспечение безопасности: Прерыватель внутреннего давления, самовосстановление

Исполнение в соответствии с IS13340 1/2; IEC 60831 1/2.

Время разрядки через: 3 мин. после отключения, <75 В

Косинусные конденсаторы Shreem HD-VAR пленочные самовосстанавливающиеся с металлизированным диэлектриком (по ГОСТ IEC 61071) из полипропилена (тип MKP по DIN 41379 и EN 60062) и заливкой самотвердеющим биоразлагаемым компаундом без высоко канцерогенных химических соединений (Non PolyСhlorinated Biphenyls – аббревиатура NPCB), изготавливаются по EN 60831-1 и EN 60831-2 (у нас в стране ГОСТ IEC 60831-1-2017 и ГОСТ IEC 60831-2-2017) степени защиты IP20 для эксплуатации при уровне температуры минус 40/D (согласно 1 части стандарта уровень D с максимальной температурой 55 °C, средней высшей за сутки 45 °C, за год 35 °C) с дрейфом емкости в диапазоне от -5% до плюс 10%, потерями в диэлектрике <0.20 Вт/кВАр и общими менее 0.45 Вт/кВАр.

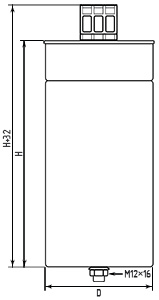

Shreem Electric Ltd. поставляет косинусные конденсаторы HD-VAR модификаций FT в алюминиевых цилиндрических корпусах со шпилькой на дне М12х16 мм с реактивной мощностью:

• от 5 до 30 кВАр и емкостью от 3*33 до 3*199 мкФ на напряжение 400 В в корпусах габаритами (DхH) от 75х196 до 116х283 мм;
• от 5 до 25 кВАр и емкостью от 3*31 до 3*154 мкФ на напряжение 415 В в корпусах габаритами (DхH) от 75х196 до 116х283 мм;
• от 5 до 30 кВАр и емкостью от 3*27 до 3*164.5 мкФ на напряжение 440 В в корпусах габаритами (DхH) от 75х196 до 116х283 мм;
• от 5 до 30 кВАр и емкостью от 3*23 до 3*138 мкФ на напряжение 480 В в корпусах габаритами (DхH) от 75х196 до 116х283 мм;
• от 5 до 30 кВАр и емкостью от 3*19 до 3*115.55 мкФ на напряжение 525 В в корпусах габаритами (DхH) от 75х196 до 116х243 мм.

Косинусные конденсаторы Shreem HD-VAR сохраняют работоспособность при набросе тока до 2.2*In (включая гармоники), перенапряжении Un + 10% не более часа, Un + 15% в течение получаса, Un + 20% не более 5 минут, Un + 30% до 1 минуты в сутки, в банки встроены разъединители от избыточного давления, предохранители, разрядные резисторы, а производитель гарантирует срок службы до 180 тысяч часов (в случае эксплуатации при номинальном напряжении, температуре на высоте до 4000 м и THD (U) <3%).
