Косинусные конденсаторы RCM-1

К совместному технологическому суверенитету с продукцией ООО «СКЗ».

Описание конденсатора

Конденсаторы RCM-1 - самовосстанавливающиеся после локального пробоя диэлектрика, сохраняют работоспособность при набросе тока до 1.5*In (включая гармоники), перенапряжении Un + 10% (не более 8 часов ежедневно), в банки встроены разъединители от избыточного давления, предохранители, разрядные резисторы, а производитель гарантирует срок службы до 100 тысяч часов (в случае эксплуатации при номинальном напряжении, температуре).

Показать полное описание

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Структура условного обозначения

Косинусный конденсатор RCM1-0,4-1,66

Пояснение:

RCM1 - серия косинусного конденсатора;
0,4 - номинальное напряжение, кВ;
1,66 - мощность, кВАр;

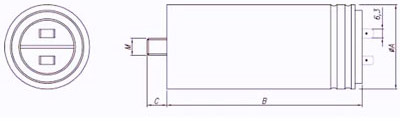

Габаритный чертеж косинусных конденсаторов RCM-1

Весо-габаритные размеры

Таблица. Характеристики косинусных конденсаторов серии RCM-1

Серия	Тип	Модель	Cном, мкФ	Uном, В	Мощность, кВАр	Iном, А	Размеры корпуса (d×h), мм	Наработка на отказ, часы
RCM1	однофазный	RCM1-0,4-1,66	33.3	400	1.66	4.2	ø55×152	свыше 100 000 (35°C)
RCM1	однофазный	RCM1-0,4-2,5	50	400	2.5	6.3	ø60×152	свыше 100 000 (35°C)
RCM1	однофазный	RCM1-0,4-2,76	55	400	2.76	6.9	ø60×152	свыше 100 000 (35°C)
RCM1	однофазный	RCM1-0,4-3,33	66.6	400	3.33	8.3	ø60×152	свыше 100 000 (35°C)
RCM1	однофазный	RCM1-0,4-4,16	82.7	400	4.16	10.4	ø60×152	свыше 100 000 (35°C)
RCM1	однофазный	RCM1-0,4-5,55	110	400	5.55	13.9	ø60×152	свыше 100 000 (35°C)
RCM1	однофазный	RCM1-0,4-6,25	125	400	6.25	15.6	ø60×152	свыше 100 000 (35°C)
RCM1	однофазный	RCM1-0,46-3,33	50	460	3.33	7.2	ø60×152	свыше 100 000 (35°C)
RCM1	однофазный	RCM1-0,46-3,72	56	460	3.72	8.1	ø60×152	свыше 100 000 (35°C)
RCM1	однофазный	RCM1-0,55-3,33	35	550	3.33	6.1	ø60×152	свыше 100 000 (35°C)
RCM1	однофазный	RCM1-0,55-5,22	55	550	5.22	9.5	ø60×152	свыше 100 000 (35°C)

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Электрические параметры

Номинальное напряжение, В: 400; 460; 550;

Номинальная емкость, кВАр: 1,66...5,22;

Допускаемое отклонение емкости, %: ±5; ±10;

Условия эксплуатации

Интервал рабочих температур: -40 ...+40;

Описание косинусных конденсаторов RCM-1

Конденсаторы RCM-1 – силовые однофазные для повышения коэффициента мощности (косинусные), изготавливаемые на производственных мощностях Gruppo Energia S.r.l. в провинции Брешиа (Provincia di Brescia) недалеко от Милана (Италия).

Косинусные конденсаторы RCM-1 постоянной емкости, металлизированные полипропиленовые для силовых сетей с NLL < 10% (отношение мощностей нелинейных нагрузок и питающего трансформатора) напряжением от 220 В до 1 кВ, поставляются с реактивной мощностью от 0.25 кВАр до 50 кВАр в цилиндрических алюминиевых корпусах со шпилькой М12 на дне (для крепления, заземления) по EN 60831-1 и EN 60831-2 (у нас в стране ГОСТ IEC 60831-1-2017 и ГОСТ IEC 60831-2-2017) степени защиты IP20 для эксплуатации при уровне температуры минус 40/D (согласно 1 части стандарта уровень D с максимальной температурой 55 °C, средней высшей за сутки 45 °C, за год 35 °C).

Диэлектрик – полипропиленовая пленка, металлизированная Al/Zn сплавом (тип MKP по DIN 41379 и EN 60062), намотка в корпусе заполнена самотвердеющим компаундом на основе полиуретановой смолы, коммутационные выводы на корпусе:

с упругими ножевыми контактами из вставок с отверстиями плоских втычных соединителей номинального размера 2,8х0,8 мм по ГОСТ 24566;
с упругими раздвоенными контактами (пп. 581-22-09 и 581-22-02 ГОСТ IEC 60050-581) из двух пар вставок с отверстиями плоских втычных соединителей номинального размера 6,3х0,8 мм по ГОСТ 24566 (некорректно double Faston - двойной Фастон).
