Конденсаторы ЛПС для компенсации в люминисцентных, галогенных, натриевых и ртутных лампах
Описание конденсатора
Конденсаторы ЛПС (для разрядных Ламп, Полипропиленовые, Самовосстанавливающиеся) изготавливаются Серпуховским конденсаторным заводом «КВАР» ОАО «Электроинтер» и ориентированы на применение в качестве конденсаторов типа В (п. 2.10 ГОСТ IEC 61048) в цепях трубчатых люминесцентных и других разрядных ламп (галогенных, металло-галогенных, ртутных, натриевых), работающих на частоте 50 или 60 Гц (по IEC 60081, IEC 60188, IEC 60192, IЕС60920, IЕС60922).
Конденсаторы ЛПС - пленочные самовосстанавливающиеся с металлизированным диэлектриком (по ГОСТ IEC 61071) из полипропилена (тип MKP по DIN 41379 и EN 60062), поставляются Серпуховским конденсаторным заводом «КВАР» на номинальное напряжение ряда 250, 330, 370, 400, 450 В с номинальной емкостью диапазона 1.0 - 150 мкФ, тангенсом угла диэлектрических потерь не более 0,002 и допусками по отклонению емкости от -5 до +5%.
Показать полное описание
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Структура условного обозначения
Конденсатор ЛПС-0,25-1,5-У3-ХХ
Пояснение:
- ЛПС - серия конденсатора. Л - для улучшения коеффициента мощности светильников разоразрядными лампами. П - диэлектрик, полипропиленовая пленка. С - самовосставливающийся;
- 0,25 - номинальное напряжение, кВ;
- 1,5 - номинальная ёмкость, мкФ;
- Х - вариант исполнения (1-8);
- Х - материал корпуса (П - пластик, А - аллюминий);

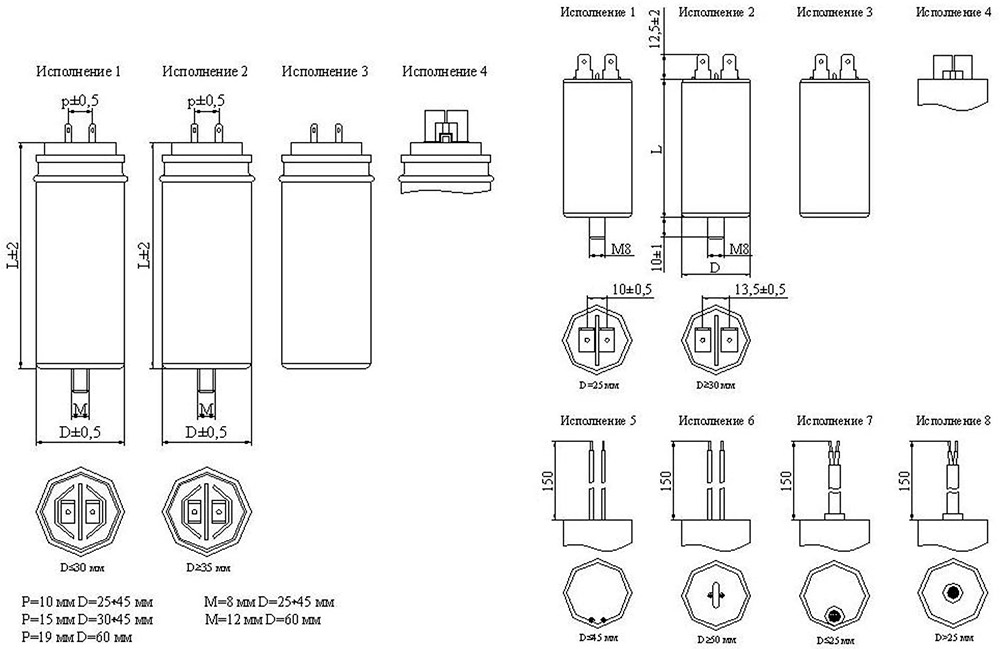

Габаритный чертеж конденсаторов ЛПС
Весо-габаритные размеры
| Наименование конденсатора | Номинальное напряжение, В | Ёмкость, мкФ | øD×L, мм | Макс. ток пульсации, А(rms) | Интервал рабочих температур, °С | Вариант исполнения |
| ЛПС-0,25-1,5-У3-ХХ | 250 | 1,5 | ø25×55 | 0,2 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-2-У3-ХХ | 250 | 2 | ø25×55 | 0,2 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-2,5-У3-ХХ | 250 | 2,5 | ø25×55 | 0,3 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-3-У3-ХХ | 250 | 3 | ø25×55 | 0,4 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-3,5-У3-ХХ | 250 | 3,5 | ø25×55 | 0,4 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-4-У3-ХХ | 250 | 4 | ø30×55 | 0,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-4,5-У3-ХХ | 250 | 4,5 | ø30×55 | 0,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-5-У3-ХХ | 250 | 5 | ø30×55 | 0,6 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-5,5-У3-ХХ | 250 | 5,5 | ø30×55 | 0,6 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-6-У3-ХХ | 250 | 6 | ø30×70 | 0,7 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-6,3-У3-ХХ | 250 | 6,3 | ø30×70 | 0,7 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-7-У3-ХХ | 250 | 7 | ø30×70 | 0,8 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-8-У3-ХХ | 250 | 8 | ø30×70 | 0,9 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-9-У3-ХХ | 250 | 9 | ø30×70 | 1,1 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-10-У3-ХХ | 250 | 10 | ø30×70 | 1,2 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-11-У3-ХХ | 250 | 11 | ø30×70 | 1,3 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-12-У3-ХХ | 250 | 12 | ø30×70 | 1,4 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-12,5-У3-ХХ | 250 | 12,5 | ø30×70 | 1,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-13-У3-ХХ | 250 | 13 | ø30×70 | 1,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-14-У3-ХХ | 250 | 14 | ø30×70 | 1,6 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-15-У3-ХХ | 250 | 15 | ø30×70 | 1,8 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-16-У3-ХХ | 250 | 16 | ø30×70 | 1,9 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-18-У3-ХХ | 250 | 18 | ø35×70 | 2,1 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-20-У3-ХХ | 250 | 20 | ø35×70 | 2,4 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-22-У3-ХХ | 250 | 22 | ø35×70 | 2,6 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-25-У3-ХХ | 250 | 25 | ø40×70 | 2,9 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-30-У3-ХХ | 250 | 30 | ø40×70 | 3,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-32-У3-ХХ | 250 | 32 | ø40×70 | 3,8 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-35-У3-ХХ | 250 | 35 | ø40×94 | 4,1 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-40-У3-ХХ | 250 | 40 | ø45×94 | 4,7 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-45-У3-ХХ | 250 | 45 | ø45×94 | 5,3 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-50-У3-ХХ | 250 | 50 | ø50×94 | 5,9 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-55-У3-ХХ | 250 | 55 | ø50×94 | 6,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-60-У3-ХХ | 250 | 60 | ø50×94 | 7,1 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-65-У3-ХХ | 250 | 65 | ø55×94 | 7,7 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-70-У3-ХХ | 250 | 70 | ø55×94 | 8,2 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,25-75-У3-ХХ | 250 | 75 | ø55×94 | 8,8 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-1,5-У3-ХХ | 450 | 1,5 | ø25×55 | 0,3 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-2-У3-ХХ | 450 | 2 | ø25×55 | 0,4 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-2,5-У3-ХХ | 450 | 2,5 | ø25×55 | 0,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-3-У3-ХХ | 450 | 3 | ø25×55 | 0,6 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-3,5-У3-ХХ | 450 | 3,5 | ø25×55 | 0,7 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-4-У3-ХХ | 450 | 4 | ø30×55 | 0,8 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-4,5-У3-ХХ | 450 | 4,5 | ø30×55 | 1 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-5-У3-ХХ | 450 | 5 | ø30×55 | 1,1 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-5,5-У3-ХХ | 450 | 5,5 | ø30×55 | 1,2 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-6-У3-ХХ | 450 | 6 | ø30×70 | 1,3 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-6,3-У3-ХХ | 450 | 6,3 | ø30×70 | 1,3 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-7-У3-ХХ | 450 | 7 | ø30×70 | 1,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-8-У3-ХХ | 450 | 8 | ø30×70 | 1,7 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-9-У3-ХХ | 450 | 9 | ø30×70 | 1,9 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-10-У3-ХХ | 450 | 10 | ø30×70 | 2,1 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-11-У3-ХХ | 450 | 11 | ø35×70 | 2,3 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-12-У3-ХХ | 450 | 12 | ø35×70 | 2,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-12,5-У3-ХХ | 450 | 12,5 | ø35×70 | 2,7 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-13-У3-ХХ | 450 | 13 | ø35×70 | 2,8 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-14-У3-ХХ | 450 | 14 | ø35×70 | 3 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-15-У3-ХХ | 450 | 15 | ø35×70 | 3,2 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-16-У3-ХХ | 450 | 16 | ø35×70 | 3,4 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-18-У3-ХХ | 450 | 18 | ø40×70 | 3,8 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-20-У3-ХХ | 450 | 20 | ø40×70 | 4,2 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-22-У3-ХХ | 450 | 22 | ø40×70 | 4,7 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-25-У3-ХХ | 450 | 25 | ø45×70 | 5,3 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-30-У3-ХХ | 450 | 30 | ø45×70 | 6,4 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-32-У3-ХХ | 450 | 32 | ø40×94 | 6,8 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-35-У3-ХХ | 450 | 35 | ø40×94 | 7,4 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-40-У3-ХХ | 450 | 40 | ø45×94 | 8,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-45-У3-ХХ | 450 | 45 | ø45×94 | 9,5 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-50-У3-ХХ | 450 | 50 | ø50×94 | 11 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-55-У3-ХХ | 450 | 55 | ø50×94 | 12 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-60-У3-ХХ | 450 | 60 | ø50×94 | 13 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-65-У3-ХХ | 450 | 65 | ø55×94 | 14 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-70-У3-ХХ | 450 | 70 | ø55×94 | 15 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
| ЛПС-0,45-75-У3-ХХ | 450 | 75 | ø55×94 | 16 | -40 ... +70 | 1П - 8П; 1А - 4А; (П - пластик, А - аллюминий) |
Электрические параметры
Номинальное напряжение, В: 250; 450;
Номинальная емкость, мкФ: 1,5...75 (до 150 опционально);
Допускаемое отклонение емкости, %: ±5; ±10;
Условия эксплуатации
Интервал рабочих температур -40 … +70°С;
Наработка на отказ: 30 000 ч
Климатическое исполнение: У3
Описание конденсаторов ЛПС
Металлизированные пленочные конденсаторы ЛПС изготавливаются Серпуховским конденсаторным заводом «КВАР» с корпусами из пластических масс (пластика) или из алюминиевых сплавов со шпилькой на дне или с плоским дном (без шпильки) и 4 модификациями выводов (для каждого типа дна корпуса):
- с упругими раздвоенными контактами (пп. 581-22-09 и 581-22-02 ГОСТ IEC 60050-581) из двух пар вставок с отверстиями плоских втычных соединителей по ГОСТ 24566 (некорректно double Faston - двойной Фастон);
- с упругими ножевыми контактами (пп. 581-22-09 и 581-22-03 ГОСТ IEC 60050-581) из вставок с отверстиями плоских втычных соединителей по ГОСТ 24566;
- с кабельным наконечником (п. 581-23-18 ГОСТ IEC 60050-581) из двух изолированных жил в дополнительной ПВХ изоляции с контактами, подготовленными под пайку, механическое соединение;
- с двумя отдельными изолированными одножильными кабельными наконечниками (п. 581-23-18 ГОСТ IEC 60050-581) и с контактами, подготовленными под пайку, механическое соединение.
Металлизированные полипропиленовые самовосстанавливающиеся конденсаторы ЛПС повышают коэффициент мощности в системах освещения до 0,92, могут эксплуатироваться в интервале температур от -40 до +70 градусов Цельсия, поставляются с внутренним разъединителем, климатического исполнения УЗ, УХЛ, степени защиты по ГОСТ 14254 IP00 (опционально до IР65) и наработкой на отказ не менее 30000 часов.
