Конденсаторы МБГЧ-1
МБГЧ-1 - серия «металлобумажных» (аббревиатура по DIN 41379 (не действует) и DIN IEC 60384 - МР или Мetallized Рaper + Рaper) конденсаторов постоянной емкости в герметичном корпусе вида прямоугольной призмы из алюминиевого сплава с упругими ножевыми контактами из вставок с отверстиями плоских втычных соединителей номинального размера по ГОСТ 24566 (цифра 1 в обозначении). В качестве диэлектрика в МБГЧ-1 выступает конденсаторная бумага, электродов – нанесенный на бумагу методом вакуумного напыления слой металла, заливка самотвердеющим эпоксидным компаундом («сухие»).
Конденсаторы МБГЧ-1 не самовосстанавливающиеся, неполярные, поставляются по ОЖ0.462.049ТУ АО «Новосибирский завод конденсаторов»), которое является единственным калькодержателем и производителем на территории РФ и Таможенного Союза.
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Конденсатор МБГЧ-1-2А-250В-0,5мкФ±10%
Пояснение:
- МБГЧ-1 - серия конденсатора;
- 2А - вариант исполнения;
- 250В - номинальное напряжение, В;
- 0,5мкФ - номинальная ёмкость, мкФ;
- ±10% - допускаемое отклонение емкости, %

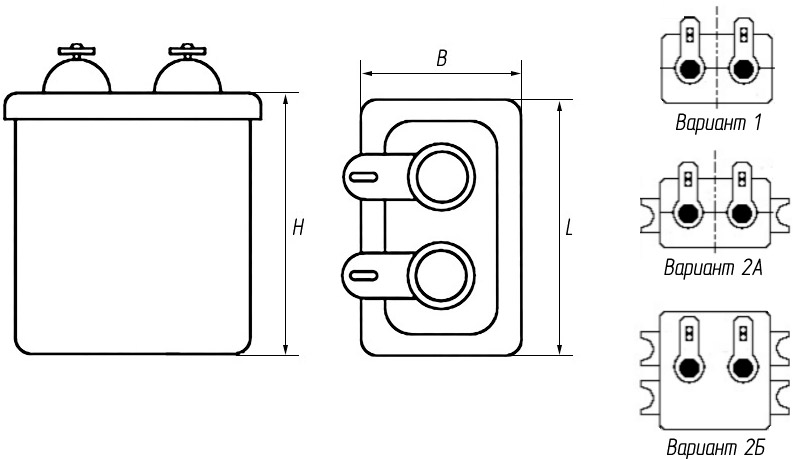

| Наименование конденсатора | Номинальное напряжение, В | Ёмкость, мкФ | Интервал рабочих температур, °С | Размеры L×B×H, мм | Вес, грамм | Вариант исполнения |
| МБГЧ-1-2А-250В-0,5мкФ±10% | 250 | 0,5 | -60 ... +70 | 31×16×25 | 35 | 1; 2А; 2Б |
| МБГЧ-1-2А-250В-1мкФ±10% | 250 | 1 | -60 ... +70 | 46×11×50 | 60 | 1; 2А; 2Б |
| МБГЧ-1-2А-250В-1мкФ±10% | 250 | 1 | -60 ... +70 | 31×31×25 | 70 | 1; 2А; 2Б |
| МБГЧ-1-2А-250В-2мкФ±10% | 250 | 2 | -60 ... +70 | 46×16×50 | 90 | 1; 2А; 2Б |
| МБГЧ-1-2А-250В-4мкФ±10% | 250 | 4 | -60 ... +70 | 46×26×50 | 140 | 1; 2А; 2Б |
| МБГЧ-1-2А-250В-10мкФ±10% | 250 | 10 | -60 ... +70 | 46×56×50 | 270 | 1; 2А; 2Б |
| МБГЧ-1-2А-500В-0,25мкФ±10% | 500 | 0,25 | -60 ... +70 | 31×16×25 | 35 | 1; 2А; 2Б |
| МБГЧ-1-2А-500В-0,5мкФ±10% | 500 | 0,5 | -60 ... +70 | 46×16×50 | 90 | 1; 2А; 2Б |
| МБГЧ-1-2А-500В-1мкФ±10% | 500 | 1 | -60 ... +70 | 46×21×50 | 120 | 1; 2А; 2Б |
| МБГЧ-1-2А-500В-2мкФ±10% | 500 | 2 | -60 ... +70 | 46×41×50 | 150 | 1; 2А; 2Б |
| МБГЧ-1-2А-500В-4мкФ±10% | 500 | 4 | -60 ... +70 | 69×34×115 | 270 | 1; 2А; 2Б |
| МБГЧ-1-2А-750В-0,25мкФ±10% | 750 | 0,25 | -60 ... +70 | 46×16×50 | 90 | 1; 2А; 2Б |
| МБГЧ-1-2А-750В-0,5мкФ±10% | 750 | 0,5 | -60 ... +70 | 46×26×50 | 140 | 1; 2А; 2Б |
| МБГЧ-1-2А-750В-1мкФ±10% | 750 | 1 | -60 ... +70 | 46×52×50 | 250 | 1; 2А; 2Б |
| МБГЧ-1-2А-750В-2мкФ±10% | 750 | 2 | -60 ... +70 | 69×34×115 | 420 | 1; 2А; 2Б |
| МБГЧ-1-2А-1000В-0,25мкФ±10% | 1000 | 0,25 | -60 ... +70 | 46×21×50 | 120 | 1; 2А; 2Б |
| МБГЧ-1-2А-1000В-0,5мкФ±10% | 1000 | 0,5 | -60 ... +70 | 46×41×50 | 200 | 1; 2А; 2Б |
| МБГЧ-1-2А-1000В-1мкФ±10% | 1000 | 1 | -60 ... +70 | 69×34×115 | 420 | 1; 2А; 2Б |
Номинальное напряжение, В: 250; 500; 750; 1000;
Номинальная емкость, мкФ: 0,25...10;
Допускаемое отклонение емкости, %: ±10; ±20;
Тангенс угла потерь при f=1 кГц: 0,001
Сопротивление изоляции Для Сном 0,33 мкФ: 6000 МОм
Постоянная времени Для Сном > 0,33 мкФ: 200 МОм*мкФ
Интервал рабочих температур -60 … +70°С;
Наработка на отказ: 10 000 ч
Срок сохраняемости: не менее 12 лет
Климатическое исполнение: УХЛ 5.1 и В2.1 по ГОСТ15150-69
МБГЧ-1 ориентированы на применение в качестве пусковых конденсаторов (по ГОСТ IEC 60252-1) для непрерывной работы и запуска (по ГОСТ IEC 60252-2) электродвигателей переменного тока в силовых сетях номинальным напряжением от 250 В до 1000 В, поставляются с номинальной емкостью от 0.25 мкФ до 10 мкФ при допусках отклонений ±10% или ±20%.
Металлизированные бумажные (МР, металлобумажные) не самовосстанавливающиеся (после локального пробоя диэлектрика) конденсаторы МБГЧ-1 могут эксплуатироваться в интервале температур от -60°C до +70°C, поставляются с внутренним разъединителем климатического исполнения УХЛ5.1 или В2.1, класса защиты по ГОСТ IEC 60252-1 P2 и классами: эксплуатации (сроком службы) В (по ГОСТ IEC 60252-1 - не менее 10000 часов) и сохраняемости параметров не менее 12 лет (гарантия АО «Новосибирский завод конденсаторов»).
