Конденсаторы защитные герметичные КЗ-1, КЗ-1а
К3-1 – серия помехоподавляющих опорных защитных конденсаторов, которые выпускаются калькодержателем - Северо-Задонским конденсаторным заводом (СКЗ) - в цилиндрических корпусах из алюминиевого сплава с электродами, депонированными методом напыления в вакууме на поверхность пленки из полиэтилентерефталата (международная аббревиатура MKT), причем отечественной разработки с аббревиатурой «ЛАВСАН» (ЛАборатория Высокомолекулярных Соединений Академии Наук).
Справка: К3-1 согласно терминологии ГОСТ Р 57437-2017 – помехоподавляющие (п. 14 стандарта), применяемые для ослабления электромагнитных искажений в цепях напряжения постоянного или переменного тока, защитные (п. 21 стандарта), имеющие специальный плавкий предохранитель для нивелирования рисков короткого замыкания в случае пробоя, опорные (п. 18 стандарта) со специальным опорным выводом (п. 50 стандарта) в виде шпильки (базовая версия) или фланца (модификация К3-1а) на дне для снижения индуктивности и повышения прочности соединения.
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Конденсатор КЗ-1-1000В-0,47мкФ±20%-В-ТУ6281-011-07594095-97
Пояснение:
- КЗ-1 - серия конденсатора;
- 1000В - номинальное напряжение, В;
- 0,47мкФ - номинальная ёмкость, мкФ;
- ±20% - допускаемое отклонение емкости, %;
- В - опционально, всеклиматическое исполнение;
- ТУ6281-011-07594095-97 - народнохозяйственного назначения;

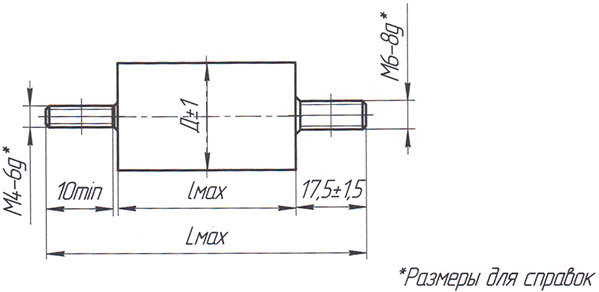

| Номин. емкость, мкФ | Номинальное напряжение, В | Размеры, мм | Масса, г, не более | |||
|---|---|---|---|---|---|---|
| постоянное | переменное | Д | lmax | Lmax | ||
| 0,1 | 500 | 250 | 20 | 34 | 70 | 50 |
| 0,22 | ||||||
| 0,47 | 750 | 250 | 24 | 53 | 90 | 70 |
| 1000 | 380 | |||||
| 1 | 500 | 250 | 24 | 49 | 90 | 70 |
Номинальное напряжение, В: 500-1000
Номинальная емкость, мкФ: 0,1-1
Допускаемое отклонение емкости, %: ± 10; ± 20
Тангенс угла потерь, не более: 0,01
Сопротивление изоляции для конденсаторов емкостью до 0,33 мкФ вкл. не менее, МОм: 10000
Постоянная времени для конденсаторов ёмкостью св. 0,33 мкФ не менее , МОм х мкФ: 2000
Интервал рабочих температур, °С: -60 … +100;
Относительная влажность воздуха при 35°С: 98%;
Механические нагрузки при креплении за корпус:
- Вибрация в диапазоне частот: 10 - 200 Гц;
- с ускорением: 5 g;
- Многократные удары с ускорением: 15 g;
- Одиночные удары с ускорением: 150 g;
Наработка, ч: 10000;
Срок сохраняемости, лет: 15

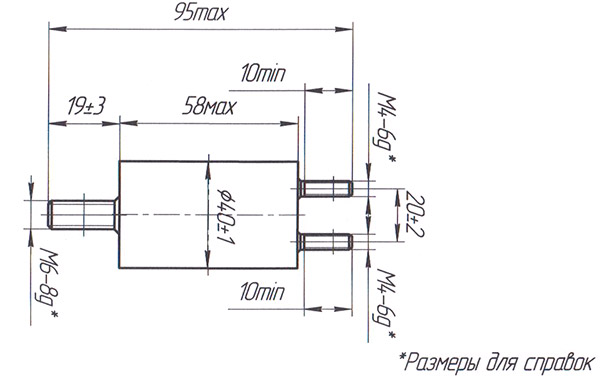

Конденсаторы КЗ-1 (двухсекционные)
| Номин. емкость, мкФ | Номинальное напряжение, В | Масса, г, не более | |
|---|---|---|---|
| постоянное | переменное | ||
| 2×0,47 | 500 | 250 | 180 |

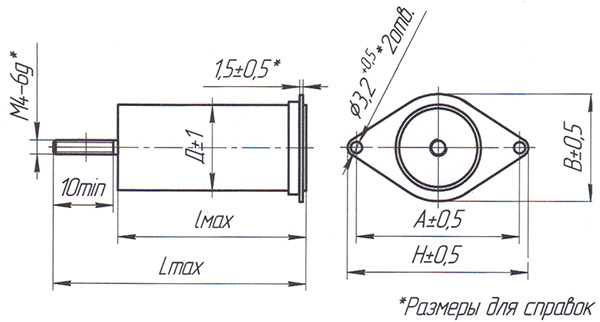

Конденсаторы КЗ-1а
| Номин. емкость, мкФ | Номинальное напряжение, В | D±0,1 | lmax | Lmax | H±0,5 | A±0,5 | B±0,5 | Масса, г, не более | |
|---|---|---|---|---|---|---|---|---|---|
| постоянное | переменное | ||||||||
| 0,22 | 1000 | 380 | 24 | 50 | 68 | 39 | 32 | 29 | 80 |
| 0,47 | 250 | 127 | 20 | 49 | 67 | 35 | 28 | 25 | 70 |
| 0,47 | 500 | 250 | 20 | 49 | 67 | 35 | 28 | 25 | 70 |
| 0,47 | 750 | 250 | 24 | 53 | 71 | 39 | 32 | 29 | 80 |
| 0,47 | 1000 | 380 | 24 | 59 | 77 | 39 | 32 | 29 | 80 |
| 1 | 500 | 250 | 24 | 49 | 67 | 39 | 32 | 29 | 80 |
Условия работы и электрические характеристики КЗ-1 Северо-Задонского конденсаторного завода
Полиэтилентерефталатные защитные пленочные металлизированные конденсаторы К73-1 могут стабильно работать в диапазоне температур от -60 до +100 градусов Цельсия с допускаемым отклонением емкости ±10%, ±20%, имеют достаточно небольшой тангенс угла потерь (≤ 0,01), выдерживают (при креплении за корпус) вибрацию на частоте 10 - 200 Гц, одиночные и многократные удары с ускорением 150g и 15g соответственно.
Защитные КЗ-1 благодаря плавкому предохранителю полностью нивелируют риски короткого замыкания при пробое диэлектрика, обеспечивают сопротивление изоляции между выводами ≥ 10000 МОм при номинальной емкости до 0,33 мкФ, постоянную времени для номинальной емкости от 0,33 мкФ ≥ 2000 Мом*мкФ, наработку не менее 10000 часов и срок сохраняемости электрических параметров не менее 15 лет.
Типовые конструкции, как и пакет электрических свойств защитных РЕТ пленочных конденсаторов КЗ-1 могут быть изменены Северо-Задонским конденсаторным заводом под определенные характеристики для конкретных условий эксплуатации и целей под заказ. Подробные данные по испытаниям конденсаторов и плавких вставок в соответствии с требованиями стандартов ГОСТ IEC 60384-14-2015, ГОСТ IEC 60931-3-2013, предоставляются по запросу в подразделение консультативно-технической поддержки.
К3-1 – защитные, самовосстанавливающиеся (после локального пробоя диэлектрика), испытываемые СКЗ по ГОСТ IEC 60384-14 и ГОСТ IEC 60931-3, поставляются в климатическом исполнении УХЛ или В (всеклиматическое) в качеству оптимальной замены К75П-4, К75-41, К73-57 и др.:
- двухсекционными с емкостью 2х0.47 мкФ для цепей напряжения 250 В переменного и 500 В постоянного тока;
- односекционными (модификация К3-1а) с емкостью от 0.22 мкФ до 1.0 мкФ для цепей напряжения переменного тока 127 В, 250 В, 380 В и постоянного тока ряда 250 В, 50з0 В, 750 В и 1000 В.
Производитель рекомендует использовать защитные металлизированные К3-1 в ВУ (вводные), ВРУ (вводные распределительные), РУ (распределительные устройства) жилых, общественных, промышленных, инфраструктурных объектов, подстанциях, лифтовых хозяйствах, бытовых приборах, аудио/видеоаппаратуре и т.д.
