Описание конденсатора

Конденсаторы К78-2 изготавливаются с двумя отдельными проволочными выводами, подготовленными под пайку или механическое соединение, климатического исполнения УХЛ или В (всеклиматическое) с рекомендуемым температурным диапазоном эксплуатации/хранения от -60°C до +85°C, ориентированы на применение качестве встроенных элементов низковольтных комплектных устройств, изделий, в том числе, как отечественная альтернатива китайским CBB81.

Показать полное описание

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Структура условного обозначения

Конденсатор К78-2-1600В-2-0,0047мкФ±10%

Пояснение:

К78-2 - серия конденсатора;
1600В - номинальное напряжение, В;
2 - вариант исполнения;
0,0047мкФ - номинальная ёмкость, мкФ;
±10% - допускаемое отклонение емкости, %

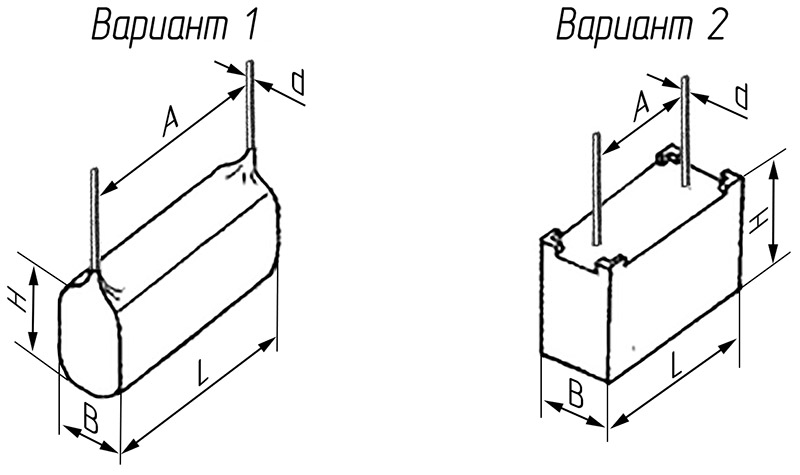

Габаритный чертеж конденсаторов К78-2

Весо-габаритные размеры

Таблица. Характеристики конденсаторов серии К78-2

Наименование конденсатора	Номинальное напряжение, В	Ёмкость, мкФ	Интервал рабочих температур, °С	Размеры L×B×H, мм	Растояние между выводами А, мм	d, мм	Вес, грамм	Вариант исполнения
К78-2-250В-2-0,068мкФ±10%	250	0,068	-60...+85	21×9×19	17,5	0,8	10	2
К78-2-250В-2-0,1мкФ±10%	250	0,1	-60...+85	21×9×19	17,5	0,8	10	2
К78-2-250В-2-0,15мкФ±10%	250	0,15	-60...+85	21×11×21	17,5	0,8	15	2
К78-2-250В-2-0,22мкФ±10%	250	0,22	-60...+85	27×11×20	22,5	0,8	15	2
К78-2-250В-2-0,33мкФ±10%	250	0,33	-60...+85	27×14×24	22,5	0,8	20	2
К78-2-250В-2-0,47мкФ±10%	250	0,47	-60...+85	27×14×24	22,5	0,8	20	2
К78-2-250В-2-0,68мкФ±10%	250	0,68	-60...+85	32×14×24	27,5	1	25	2
К78-2-250В-2-1мкФ±10%	250	1	-60...+85	32×18×28	27,5	1	30	2
К78-2-250В-2-1,5мкФ±10%	250	1,5	-60...+85	42×16×28	37,5	1	40	2
К78-2-250В-2-2,2мкФ±10%	250	2,2	-60...+85	42×20×32	37,5	1	45	2
К78-2-315В-2-0,01мкФ±10%	315	0,01	-60...+85	20,5×7,1×11,5	17,5	0,8	4,5	1; 2
К78-2-315В-2-0,012мкФ±10%	315	0,012	-60...+85	20,5×8×12,5	17,5	0,8	6	1; 2
К78-2-315В-2-0,015мкФ±10%	315	0,015	-60...+85	20,5×9×14	17,5	0,8	6	1; 2
К78-2-315В-2-0,018мкФ±10%	315	0,018	-60...+85	20,5×10×14,5	17,5	0,8	7	1; 2
К78-2-315В-2-0,022мкФ±10%	315	0,022	-60...+85	20,5×10,5×15	17,5	0,8	7	1; 2
К78-2-315В-2-0,027мкФ±10%	315	0,027	-60...+85	26×10×15	22,5	0,8	8	1; 2
К78-2-315В-2-0,033мкФ±10%	315	0,033	-60...+85	26×10×16	22,5	0,8	8	1; 2
К78-2-315В-2-0,039мкФ±10%	315	0,039	-60...+85	26×10×16,5	22,5	0,8	8	1; 2
К78-2-315В-2-0,047мкФ±10%	315	0,047	-60...+85	26×11×18	22,5	0,8	9	1; 2
К78-2-315В-2-0,056мкФ±10%	315	0,056	-60...+85	26×12,5×20	22,5	0,8	9	1; 2
К78-2-315В-2-0,068мкФ±10%	315	0,068	-60...+85	31,5×11×20	27,5	0,8	12	1; 2
К78-2-315В-2-0,082мкФ±10%	315	0,082	-60...+85	31,5×11,5×20,5	27,5	0,8	12	1; 2
К78-2-315В-2-0,1мкФ±10%	315	0,1	-60...+85	31,5×12,5×22	27,5	0,8	16	1; 2
К78-2-1000В-2-0,001мкФ±10%	1000	0,001	-60...+85	20×6,3×10	17,5	0,6	3	1; 2
К78-2-1000В-2-0,0012мкФ±10%	1000	0,0012	-60...+85	20×6,7×10	17,5	0,6	3	1; 2
К78-2-1000В-2-0,0015мкФ±10%	1000	0,0015	-60...+85	20×7,1×10	17,5	0,6	3	1; 2
К78-2-1000В-2-0,0018мкФ±10%	1000	0,0018	-60...+85	20×7,1×11	17,5	0,6	4	1; 2
К78-2-1000В-2-0,0022мкФ±10%	1000	0,0022	-60...+85	20×8×11,5	17,5	0,8	4	1; 2
К78-2-1000В-2-0,0027мкФ±10%	1000	0,0027	-60...+85	20×8×11,5	17,5	0,8	4	1; 2
К78-2-1000В-2-0,0033мкФ±10%	1000	0,0033	-60...+85	20×8×11,5	17,5	0,8	4	1; 2
К78-2-1000В-2-0,0039мкФ±10%	1000	0,0039	-60...+85	20×9×12	17,5	0,8	5	1; 2
К78-2-1000В-2-0,0047мкФ±10%	1000	0,0047	-60...+85	20×7,1×14	17,5	0,8	5	1; 2
К78-2-1000В-2-0,0056мкФ±10%	1000	0,0056	-60...+85	20×7,1×14	17,5	0,8	5	1; 2
К78-2-1000В-2-0,0068мкФ±10%	1000	0,0068	-60...+85	20×8×14	17,5	0,8	6	1; 2
К78-2-1000В-2-0,0082мкФ±10%	1000	0,0082	-60...+85	20×8×15	17,5	0,8	6	1; 2
К78-2-1000В-2-0,01мкФ±10%	1000	0,01	-60...+85	20×9×19	17,5	0,8	7	1; 2
К78-2-1000В-2-0,012мкФ±10%	1000	0,012	-60...+85	20×9×19	17,5	0,8	7	1; 2
К78-2-1000В-2-0,015мкФ±10%	1000	0,015	-60...+85	30×7,1×18	27,5	0,8	8	1; 2
К78-2-1000В-2-0,018мкФ±10%	1000	0,018	-60...+85	30×8×18	27,5	0,8	8	1; 2
К78-2-1000В-2-0,022мкФ±10%	1000	0,022	-60...+85	30×8×18	27,5	0,8	8	1; 2
К78-2-1000В-2-0,027мкФ±10%	1000	0,027	-60...+85	30×10×20	27,5	0,8	12	1; 2
К78-2-1000В-2-0,033мкФ±10%	1000	0,033	-60...+85	30×10×20	27,5	0,8	12	1; 2
К78-2-1000В-2-0,039мкФ±10%	1000	0,039	-60...+85	30×11×20	27,5	0,8	12	1; 2
К78-2-1000В-2-0,047мкФ±10%	1000	0,047	-60...+85	40×10×22	37,5	1	12	1; 2
К78-2-1000В-2-0,056мкФ±10%	1000	0,056	-60...+85	40×10×22	37,5	1	15	1; 2
К78-2-1000В-2-0,068мкФ±10%	1000	0,068	-60...+85	40×12×25	37,5	1	18	1; 2
К78-2-1000В-2-0,082мкФ±10%	1000	0,082	-60...+85	40×12×25	37,5	1	18	1; 2
К78-2-1000В-2-0,1мкФ±10%	1000	0,1	-60...+85	40×14×27	37,5	1	25	1; 2
К78-2-1000В-2-0,12мкФ±10%	1000	0,12	-60...+85	40×15×28	37,5	1	28	1; 2
К78-2-1000В-2-0,15мкФ±10%	1000	0,15	-60...+85	40×17×30	37,5	1	35	1; 2
К78-2-1600В-2-0,001мкФ±10%	1600	0,001	-60...+85	20×6,3×10	17,5	0,8	3	1; 2
К78-2-1600В-2-0,0012мкФ±10%	1600	0,0012	-60...+85	20×8×11	17,5	0,8	5	1; 2
К78-2-1600В-2-0,0015мкФ±10%	1600	0,0015	-60...+85	20×8×11	17,5	0,8	5	1; 2
К78-2-1600В-2-0,0018мкФ±10%	1600	0,0018	-60...+85	20×8×11	17,5	0,8	5	1; 2
К78-2-1600В-2-0,0022мкФ±10%	1600	0,0022	-60...+85	25×6,3×12	22,5	0,8	7	1; 2
К78-2-1600В-2-0,0027мкФ±10%	1600	0,0027	-60...+85	25×6,3×12	22,5	0,8	8	1; 2
К78-2-1600В-2-0,0033мкФ±10%	1600	0,0033	-60...+85	25×6,3×12	22,5	0,8	8	1; 2
К78-2-1600В-2-0,0039мкФ±10%	1600	0,0039	-60...+85	25×6,3×12	22,5	0,8	8	1; 2
К78-2-1600В-2-0,0047мкФ±10%	1600	0,0047	-60...+85	25×8×16	22,5	0,8	9	1; 2
К78-2-1600В-2-0,0056мкФ±10%	1600	0,0056	-60...+85	25×8×16	22,5	0,8	9	1; 2
К78-2-1600В-2-0,0068мкФ±10%	1600	0,0068	-60...+85	25×10×18	22,5	0,8	9	1; 2
К78-2-1600В-2-0,0082мкФ±10%	1600	0,0082	-60...+85	25×11×19	22,5	0,8	11	1; 2
К78-2-1600В-2-0,01мкФ±10%	1600	0,01	-60...+85	25×11×19	22,5	0,8	11	1; 2
К78-2-1600В-2-0,012мкФ±10%	1600	0,012	-60...+85	30×8×18	27,5	0,8	8	1; 2
К78-2-1600В-2-0,015мкФ±10%	1600	0,015	-60...+85	30×8×18	27,5	0,8	8	1; 2
К78-2-1600В-2-0,018мкФ±10%	1600	0,018	-60...+85	30×10×20	27,5	0,8	11	1; 2
К78-2-1600В-2-0,022мкФ±10%	1600	0,022	-60...+85	30×10×20	27,5	0,8	11	1; 2
К78-2-1600В-2-0,027мкФ±10%	1600	0,027	-60...+85	40×12×25	37,5	1	18	1; 2
К78-2-1600В-2-0,033мкФ±10%	1600	0,033	-60...+85	40×12×25	37,5	1	18	1; 2
К78-2-1600В-2-0,039мкФ±10%	1600	0,039	-60...+85	40×12×25	37,5	1	18	1; 2
К78-2-1600В-2-0,047мкФ±10%	1600	0,047	-60...+85	40×14×28	37,5	1	28	1; 2
К78-2-1600В-2-0,056мкФ±10%	1600	0,056	-60...+85	40×14×28	37,5	1	28	1; 2
К78-2-2000В-2-0,001мкФ±10%	2000	0,001	-60...+85	27×8×14	22,5	0,8	10	2
К78-2-2000В-2-0,0015мкФ±10%	2000	0,0015	-60...+85	27×8×14	22,5	0,8	10	2
К78-2-2000В-2-0,0022мкФ±10%	2000	0,0022	-60...+85	27×11×20	22,5	0,8	15	2
К78-2-2000В-2-0,0033мкФ±10%	2000	0,0033	-60...+85	27×11×20	22,5	0,8	15	2
К78-2-2000В-2-0,0047мкФ±10%	2000	0,0047	-60...+85	32×11×20	27,5	1	20	2
К78-2-2000В-2-0,0068мкФ±10%	2000	0,0068	-60...+85	32×11×20	27,5	1	20	2
К78-2-2000В-2-0,01мкФ±10%	2000	0,01	-60...+85	32×16×24	27,5	1	25	2
К78-2-2000В-2-0,015мкФ±10%	2000	0,015	-60...+85	32×16×24	27,5	1	25	2

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Электрические параметры

Номинальное напряжение, В: 250; 315; 1000; 1600; 2000;

Номинальная емкость, мкФ: 0,001...2,2;

Допускаемое отклонение емкости, %: ±5; ±10; ±20;

Тангенс угла потерь при f=1 кГц: 0,001

Сопротивление изоляции Для Сном 0,33 мкФ: 50 000 МОм

Постоянная времени Для Сном > 0,33 мкФ: 15000 МОм*мкФ

Условия эксплуатации

Интервал рабочих температур -60 … +85°С;

Наработка на отказ: 15 000 ч

Срок сохраняемости: не менее 12 лет

Климатическое исполнение: УХЛ 2.1, 5.1 и В3.1 по ГОСТ15150-69

Описание конденсаторов К78-2

К78-2 – металлизированные пленочные (полипропиленовые) конденсаторы постоянной емкости, калькодержателем (ОЖ0.461.160ТУ по качеству военной приемки (ВП) – только до 1600 В, и ОЖ0.461.112ТУ по качеству ОТК для использования в народном хозяйстве до 2000 В) и изготовителем которых на территориях РФ и Таможенного Союза является АО «НИИ «ГИРИКОНД».

Производитель поставляет металлизированные самовосстанавливающиеся К78-2 в защитной оболочке в виде прямоугольной призмы (вариант «а») и окукленными, неизолированными (вариант «б») для применения в сетях напряжения ряда 250 В, 315 В, 1000 В, 1600 В и 2000 В емкостью от 0.001 мкФ до 2.2 мкФ в варианте «б» и емкостью от 0.068 мкФ до 2.2 мкФ в варианте «а» с заявленным допуском отклонения параметра ±5%, ±10% или ±20%, температурным коэффициентом емкости (аббревиатура ТКЕ) от -500·10-6 до 0 (1/ ºС) и сроками:

службы (наработка на отказ) не менее 15000 часов для эксплуатации при Un = 250 В, 630 В, 1000 В, 1600 В, 2000 В, не менее 30000 часов для эксплуатации при Un = 315 В и не менее 100000 часов для эксплуатации при 0,8·Un и при температуре не выше 70 ºС;
сохранения параметров не менее 20 лет для эксплуатации при Un = 250 В, 630 В, 1000 В, 1600 В, 2000 В, и не менее 25 лет для эксплуатации при Un = 315 В.
