Конденсаторы К78-17 (самовостанавливающиеся, на основе металлизированной полипропиленовой пленки)
В соответствии с ГОСТ Р 57440-2017 К78-17 – конденсаторы постоянной емкости («индекс «К» в обозначении) полипропиленовой группы (индекс 78 в обозначении) разработки 17 СКЗ (Северо-задонский конденсаторный завод), которые можно использовать, как для непрерывной работы и запуска (п. 1.3.13 ГОСТ IEC 60252-2) двигателей переменного тока, так и для цепей трубчатых люминесцентных и других разрядных ламп (тип В по ГОСТ IEC 61048), работающих на частоте 50 или 60 Гц (по IEC 60081, IEC 60188, IEC 60192, IЕС60920, IЕС60922).
Конденсаторы серии К78-17 - самовосстанавливающиеся с металлизированным диэлектриком (по ГОСТ IEC 61071) из полипропилена (тип MKP по DIN 41379 и EN 60062) особой бессегментной конструкции с помещением слоя металла поверх диэлектрика в форме, позволяющей сохранить самовосстанавливающиеся свойства при работе на напряжении вплоть до пиковых значений при коммутациях или иных возмущениях системы, что гарантирует крайне малые потери емкости и полную работоспособность К78-17.
Металлизированные пленочные конденсаторы К78-17 поставляются СКЗ в корпусах из пластических масс в модификациях К78-17П-Ш (со шпилькой на дне), К78-17П-П (с плоским дном) или из алюминиевых сплавов, в том числе марок с буквой «Е» в обозначении (с гарантированными электрическими характеристиками по ГОСТ 4784 и ГОСТ 21631) в модификациях К78-17А-Ш (со шпилькой на дне), К78-17А-П (с плоским дном).
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Конденсатор К78-17–А-450В—5мкФ±5%-В-ТУ6261-001-07594095-95
Пояснение:
- К78-17 - серия конденсатора;
- А - вариант исполнения
- 450В - номинальное напряжение, В;
- 5мкФ - номинальная ёмкость, мкФ;
- ±5% - допускаемое отклонение емкости, мкФ;
- В - опционально, всеклиматическое исполнение;
- ТУ6261-001-07594095-95 - народнохозяйственного назначения;
| Наименование конденсатора | Номинальное напряжение, В | Ёмкость, мкф | DxL,мм | Интервал рабочих температур | Масса, г |
|---|---|---|---|---|---|
| К78-17 ХХ 450В 1,5мкф | 450 | 1,5 | 30х63 | -40 +85 (опц -60 +105) | 65 |
| К78-17 ХХ 450В 2мкф | 450 | 2 | 30х63 | -40 +85 (опц -60 +105) | 67 |
| К78-17 ХХ 450В 2,5мкф | 450 | 2,5 | 30х63 | -40 +85 (опц -60 +105) | 68 |
| К78-17 ХХ 450В 3мкф | 450 | 3 | 30х63 | -40 +85 (опц -60 +105) | 70 |
| К78-17 ХХ 450В 4мкф | 450 | 4 | 30х63 | -40 +85 (опц -60 +105) | 73 |
| К78-17 ХХ 450В 5мкф | 450 | 5 | 30х63 | -40 +85 (опц -60 +105) | 75 |
| К78-17 ХХ 450В 6мкф | 450 | 6 | 30х63 | -40 +85 (опц -60 +105) | 77 |
| К78-17 ХХ 450В 7мкф | 450 | 7 | 34х68 | -40 +85 (опц -60 +105) | 80 |
| К78-17 ХХ 450В 8мкф | 450 | 8 | 34х68 | -40 +85 (опц -60 +105) | 81 |
| К78-17 ХХ 450В 10мкф | 450 | 10 | 34х68 | -40 +85 (опц -60 +105) | 82 |
| К78-17 ХХ 450В 12мкф | 450 | 12 | 34х68 | -40 +85 (опц -60 +105) | 84 |
| К78-17 ХХ 450В 14мкф | 450 | 14 | 38х73 | -40 +85 (опц -60 +105) | 103 |
| К78-17 ХХ 450В 16мкф | 450 | 16 | 38х73 | -40 +85 (опц -60 +105) | 107 |
| К78-17 ХХ 450В 20мкф | 450 | 20 | 38х73 | -40 +85 (опц -60 +105) | 113 |
| К78-17 ХХ 450В 25мкф | 450 | 25 | 38х73 | -40 +85 (опц -60 +105) | 130 |
| К78-17 ХХ 450В 30мкф | 450 | 30 | 45х94 | -40 +85 (опц -60 +105) | 162 |
| К78-17 ХХ 450В 35мкф | 450 | 35 | 45х94 | -40 +85 (опц -60 +105) | 165 |
| К78-17 ХХ 450В 40мкф | 450 | 40 | 45х94 | -40 +85 (опц -60 +105) | 168 |
| К78-17 ХХ 450В 45мкф | 450 | 45 | 50х99 | -40 +85 (опц -60 +105) | 185 |
| К78-17 ХХ 450В 50мкф | 450 | 50 | 50х99 | -40 +85 (опц -60 +105) | 214 |
| К78-17 ХХ 450В 60мкф | 450 | 60 | 50х99 | -40 +85 (опц -60 +105) | 227 |
| К78-17 ХХ 450В 70мкф | 450 | 70 | 50х120 | -40 +85 (опц -60 +105) | 251 |
| К78-17 ХХ 450В 80мкф | 450 | 80 | 50х120 | -40 +85 (опц -60 +105) | 259 |
| К78-17 ХХ 450В 90мкф | 450 | 90 | 50х120 | -40 +85 (опц -60 +105) | 278 |
| К78-17 ХХ 450В 100мкф | 450 | 100 | 50х120 | -40 +85 (опц -60 +105) | 286 |
Номинальное напряжение, В: 250, 450
Номинальная емкость, мкФ: 1,5 - 100
Допускаемое отклонение емкости, %: ± 5; ± 10
Тангенс угла потерь, не более: 0,002
Постоянная времени, МОм х мкФ, не менее: 1000
Интервал рабочих температур, °С: -40 … +85;
Атмосферное давление , мм рт. ст.: 5-800;
Относительная влажность воздуха при 35°С: 98%;
Механические нагрузки при креплении за корпус:
- Вибрация в диапазоне частот: 1 … 200 Гц;
- с ускорением: 10 g;
- Механический удар многократного действия: 40 g;
Наработка, ч: 30000;
Срок сохраняемости, лет: 15

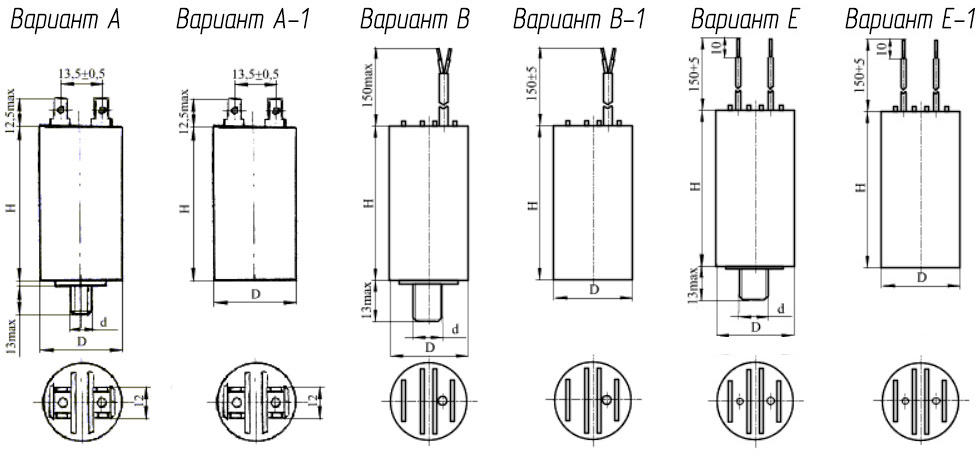

В зависимости от модификации терминала присоединения пленочные конденсаторы К78-17 поставляются (с индексом в обозначении и по терминологии ГОСТ IEC 60050-581):
- с упругими раздвоенными контактами из двух пар вставок с отверстиями плоских втычных соединителей номинального размера 6,3х0,8 мм по ГОСТ 24566 (индекс 1);
- с упругими ножевыми контактами из вставок с отверстиями плоских втычных соединителей номинального размера 6,3х0,8 мм по ГОСТ 24566 (индекс 2);
- с упругими ножевыми контактами из вставок с отверстиями плоских втычных соединителей номинального размера 2,8х0,8 мм по ГОСТ 24566 (индекс 3);
- с кабельным наконечником (п. 581-23-18 ГОСТ IEC 60050-581) из двух изолированных жил в дополнительной ПВХ изоляции с контактами (индекс 4), в том числе подготовленными под пайку, механическое соединение (индекс «а»), опрессованными прямыми плоскими гнездами втычных соединителей номинального размера 6,3х0,8 мм или 2,8х0,8 мм по ГОСТ 24566 (индекс «б»), опрессованными флажковыми (под 90 градусов по ГОСТ 23981) плоскими гнездами втычных соединителей номинального размера 6,3х0,8 мм по ГОСТ 24566 (индекс «в»), опрессованными прямыми плоскими глухими наконечниками с одним отверстием по ГОСТ 23981 (индекс «г»), опрессованными прямыми плоскими вставками втычных соединителей номинального размера 6,3х0,8 мм или 2,8х0,8 мм по ГОСТ 24566 (индекс «д»);
- с двумя отдельными изолированными одножильными кабельными наконечниками и с контактами (индекс 5), в том числе подготовленными под пайку, механическое соединение (индекс «а»), опрессованными прямыми плоскими гнездами втычных соединителей номинального размера 6,3х0,8 мм или 2,8х0,8 мм по ГОСТ 24566 (индекс «б»), опрессованными флажковыми (под 90 градусов по ГОСТ 23981) плоскими гнездами втычных соединителей номинального размера 6,3х0,8 мм по ГОСТ 24566 (индекс «в»), опрессованными прямыми плоскими глухими наконечниками с одним отверстием по ГОСТ 23981 (индекс «г»), опрессованными прямыми плоскими вставками втычных соединителей номинального размера 6,3х0,8 мм или 2,8х0,8 мм по ГОСТ 24566 (индекс «д»);
- с защитной крышкой (по ГОСТ IEC 60050-581) без разрядного устройства (при постоянном присоединении конденсатора к обмотке двигателя) и вводом под кабель (индекс 6);
- с защитной крышкой (по ГОСТ IEC 60050-581), разрядным устройством - резистором и вводом под кабель (индекс 7).
Металлизированные самовосстанавливающиеся конденсаторы К78-17 поставляются с внутренними предохранителями - встроенным механическим разъединителем, срабатывающим от избыточного давления. Конденсаторы серии К78-17 могут храниться и эксплуатироваться в интервале температур от -40 (опционально от минус 60) до +85 градусов Цельсия (версия «н-2» до +105), поставляются климатической категории по ГОСТ IEC 60252-1 40/85/21, исполнения УХЛ и В, класса защиты по ГОСТ IEC 60252-1 P0 (опционально Р1 и Р2) для сетей переменного тока напряжением 450 В (по заказу 250 В, 400 В, 500 В и другие величины) с отклонением по емкости от -2 до +5%, классом эксплуатации (сроком службы) (по ГОСТ IEC 60252-1) В (не менее 10000 часов), опционально классом А (не менее 30000 часов) и сроком сохраняемости электрических параметров не менее 15 лет (гарантия СКЗ).
