Описание конденсатора

К73-28-1 – проходные аксиальные (с разнонаправленными проволочными контактами для пайки или механического соединения по ГОСТ IEC 60050-581), изготавливаются цилиндрическом корпусе из сплавов цветных металлов с заливкой эпоксидным компаундом климатического исполнения УХЛ или В (в том числе ПВ - Пожаробезопасное Всеклиматическое). Конденсаторы поставляются сроков службы 15 тыс. часов, сохраняемости параметров не менее 20 лет, и ориентированы на подавление индустриальных/радиопомех, а также фильтрацию токов гармоник частот от 0,15 мГц до 1000 МГц.

СКЗ рекомендует использовать конденсаторы К73-28-1 в вводных, вводно-распределительных, распределительных устройствах, в том числе жилых, общественных зданий, поселков, трейлеров, пристаней, парков и пр., распределительных устройствах, щитах промышленных сетей, авиации, бытовых приборах и т.д.

Показать полное описание

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Структура условного обозначения

Конденсатор К73-28-1-500В/220В-70А-0,47мкФ±20%-В-ТУ6261-012-07594095-98

Пояснение:

К73-28-1 - серия конденсатора;
500В/220В - номинальное напряжение, В;
70А - номинальный ток;
0,47мкФ - номинальная ёмкость, мкФ;
±20% - допускаемое отклонение емкости, мкФ;
В - всеклиматическое исполнение;
ТУ6261-012-07594095-98 - народнохозяйственного назначения;

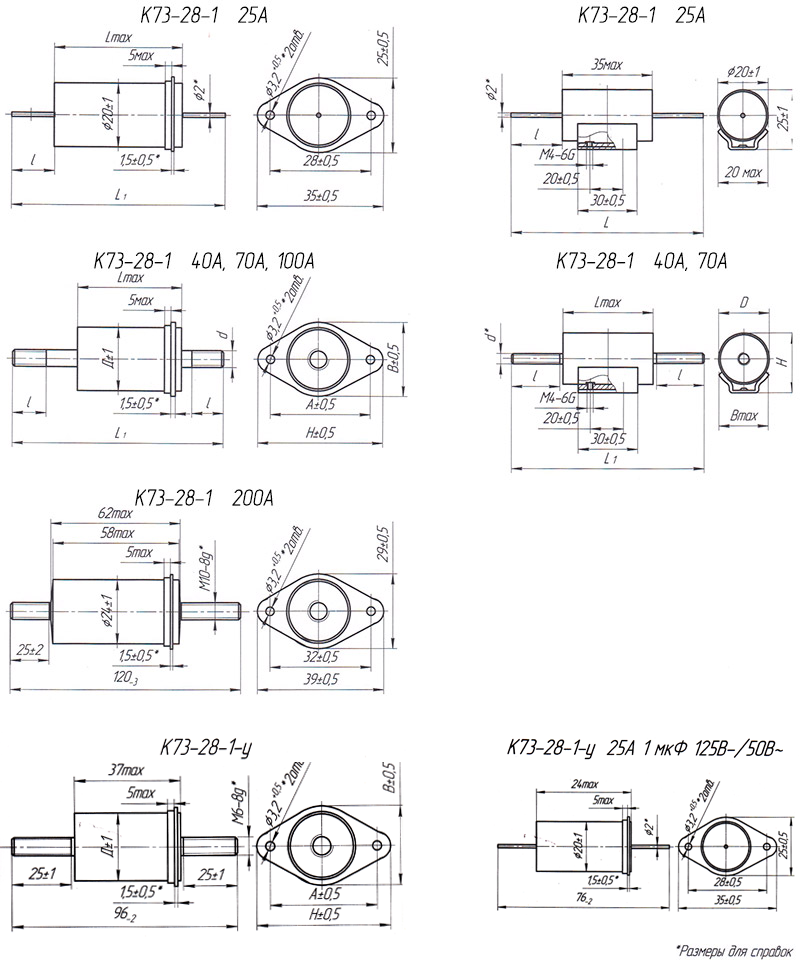

Габаритный чертеж конденсаторов К73-28-1

Весо-габаритные размеры

Таблица. Весо-габаритные размеры конденсаторов серии К73-28-1 крепление за фланец

C_ном, мкФ	U_ном, В		I_ном, А	Д±1	L_max, мм	L_1, мм	l, мм	H±0,5, мм	A±0,5, мм	B±0,5, мм	d, мм	Масса, г, не более
C_ном, мкФ	пост.	перем.	I_ном, А	Д±1	L_max, мм	L_1, мм	l, мм	H±0,5, мм	A±0,5, мм	B±0,5, мм	d, мм	Масса, г, не более
1	125	50	25	20	35	130_-2	70±3	35	28	25	⌀2	50
0,022	500	250	25	20	35	86_-2	25±3	35	28	25	⌀2	50
0,1	500	250	25	20	35	86_-2	25±3	35	28	25	⌀2	50
0,15	500	250	25	20	35	86_-2	25±3	35	28	25	⌀2	50
0,22	500	250	25	20	35	86_-2	25±3	35	28	25	⌀2	50
0,047	1600	500	25	20	35	86_-2	25±3	35	28	25	⌀2	50
1	650	250	25	20	53,5	86_-2	17±2	35	28	25	⌀2	60
0,22	500	250	40	20	35	106_-2	15±1	35	28	25	M4-6g	50
1	500	250	40	24	49	106_-2	15±1	39	32	29	M4-6g	85
0,1	1000	380	40	20	35	86_-2	15±1	35	28	25	M4-6g	50
0,47	1000	380	40	24	59	119_-2	25±1	39	32	29	M4-6g	105
0,47	125	50	70	20	49	106_-2	15±1	35	28	25	M6-8g	75
0,22	500	250	70	20	35	106_-2	15±1	35	28	25	M6-8g	50
0,47	500	250	70	20	49	106_-2	15±1	35	28	25	M6-8g	75
1	500	250	70	24	49	106_-2	25±1	39	32	29	M6-8g	85
1	500	250	70	40	65	119_-2	25±1	63	53	48	M6-8g	250
0,22	750	250	70	24	49	106_-2	15±1	39	32	29	M6-8g	85
0,22	1000	380	70	24	50	106_-2	15±1	39	32	29	M6-8g	85
0,47	1000	380	70	24	59	119_-2	25±1	39	32	29	M6-8g	105
0,022	1600	500	70	20	35	106_-2	15±1	35	28	25	M6-8g	50
0,22	1600	500	70	24	59	119_-2	25±1	39	32	29	M6-8g	100
0,47	1000	380	100	24	59	119_-2	25±1	39	32	29	M6-8g	105
1	650	250	100	24	59	119_-2	25±1	39	32	29	M6-8g	105
1	1000	380	100	24	59	119_-2	25±1	39	32	29	M8-8g	140
1	500	250	200	24	62	120_-3	25±2	39	32	29	M10-8g	150
1	1000	380	200	24	62	120_-3	25±2	39	32	29	M10-8g	150

Таблица. Весо-габаритные размеры конденсаторов серии К73-28-1 крепление скобой

C_ном, мкФ	U_ном, В		I_ном, А	Д±1	L_max, мм	L_1, мм	l, мм	H±1, мм	B, мм	d, мм	Масса, г, не более
C_ном, мкФ	пост.	перем.	I_ном, А	Д±1	L_max, мм	L_1, мм	l, мм	H±1, мм	B, мм	d, мм	Масса, г, не более
0,1	125	50	25	20	35	130_-2	70±3	25	20	⌀2	50
0,022	500	250	25	20	35	86_-2	25±3	25	20	⌀2	50
0,1	500	250	25	20	35	86_-2	25±3	25	20	⌀2	50
0,15	500	250	25	20	35	86_-2	25±3	25	20	⌀2	50
0,22	500	250	25	20	35	86_-2	25±3	25	20	⌀2	50
0,047	1600	500	25	20	35	86_-2	25±3	25	20	⌀2	50
0,022	600	250	25	20	35	86_-2	25±3	25	20	⌀2	50
1	500	250	40	24	49	106_-2	15±1	29	24	M4-6g	85
0,47	500	250	70	20	49	106_-2	15±1	25	20	M6-8g	75
1	500	250	70	24	49	106_-2	25±1	29	24	M6-8g	85
0,22	750	250	70	24	49	106_-2	15±1	29	24	M6-8g	85
0,22	1000	380	70	24	49	106_-2	15±1	29	24	M6-8g	85
0,47	1000	380	70	24	59	119_-2	25±1	29	24	M6-8g	85
0,022	1600	500	70	20	35	106_-2	15±1	25	20	M6-8g	50
0,22	1600	500	70	24	59	119_-2	25±1	29	24	M6-8g	100
2,0	250	125	40	24	59	119_-2	15±1	29	24	M4-6g	100

Таблица. Весо-габаритные размеры конденсаторов серии К73-28-1-у

C_ном, мкФ	U_ном, В		I_ном, А	Д±1	L_max, мм	L_1, мм	l, мм	H±0.5, мм	A±0.5, мм	B±0.5, мм	d, мм	Масса, г, не более
C_ном, мкФ	пост.	перем.	I_ном, А	Д±1	L_max, мм	L_1, мм	l, мм	H±0.5, мм	A±0.5, мм	B±0.5, мм	d, мм	Масса, г, не более
1	125	50	25	20	24	76-2	25±1	35	28	25	⌀2	-
0,47	500	250	70	20	37	96-2	25±1	35	28	25	M6-8g	50
0,47	500	250	100	20	37	96-2	25±1	35	28	25	M6-8g	50
1	500	250	70	24	37	96-2	25±1	39	32	29	M6-8g	75
1	500	250	100	24	37	96-2	25±1	39	32	29	M6-8g	75

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Электрические параметры

Номинальное напряжение, В: 500 - 1600;

Номинальная емкость, мкФ: 0,022- 1,0;

Допускаемое отклонение емкости, %: ±10; ±20;

Тангенс угла потерь не более: 0,01;

Сопротивление изоляции для:

С < 0,33 мкФ, МОм - 6000;

Постоянная времени, МОм×мкФ:

С > 0,33мкФ - не менее 2000;

Условия эксплуатации

Интервал рабочих температур: -60 … +100°С;

Относительная влажность воздуха при 35°С: не более 98%;

Механические нагрузки при креплении за корпус:

Вибрация в диапазоне частот: 10 - 200 Гц;
С ускорением: 5g;
Многократные удары с ускорением: 40g;

Наработка: 15000 часов;

Срок хранения: 20 лет.

Описание конденсаторов К73-28-1

К73-28-1 - специальная разработка Северо-Задонского конденсаторного завода (СКЗ) в сегменте пленочных самовосстанавливающихся металлизированных полиэтилентерефталатных (группа 28 - РЭТ в классификации ГОСТ Р 57440-2017) помехоподавляющих конденсаторов емкостью от 0.022 мкФ до 2 мкФ и допуском отклонения ±10% для цепей переменного и постоянного тока напряжением (соответственно) 250 В и 500 В.

Конденсаторы К73-28-1 (проходные, помехоподавляющие, полиэтилентерефталатные)
