Конденсаторы К73-17 (ООО "СКЗ")

К совместному технологическому суверенитету с продукцией ООО «СКЗ».

Описание конденсатора

Конденсаторы К73-17 народнохозяйственного назначения (качество приемки ОТК), являются прогрессивной альтернативой отечественных К73-5, К73-9 или К73-24, зарубежных CL11, CL21, а также MKT 468 и MKT 373 Philip Vishay и B32591-B32594 EPCOS, а рекомендуемые производителем направления применения – звенья постоянного тока преобразователей, в том числе частоты, тока, напряжения, используемых в выпрямителях, сварочных аппаратах, медицинских приборах, технике и пр., приборы учета электроэнергии, газа, системы управления, безопасности, приборы бытового назначения и т.д. и т.п.

Показать полное описание

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Структура условного обозначения

Конденсатор К73-17с-В1-63В-0,47мкФ±5%-ТУ6261-015-07594095-2006

Пояснение:

К73-17с - серия конденсатора;
В1 - номер варианта исполнения;
63В - номинальное напряжение, В;
0,47мкФ - номинальная ёмкость, мкФ;
±5% - допускаемое отклонение емкости, мкФ;
ТУ6261-015-07594095-2006 - народнохозяйственного назначения;

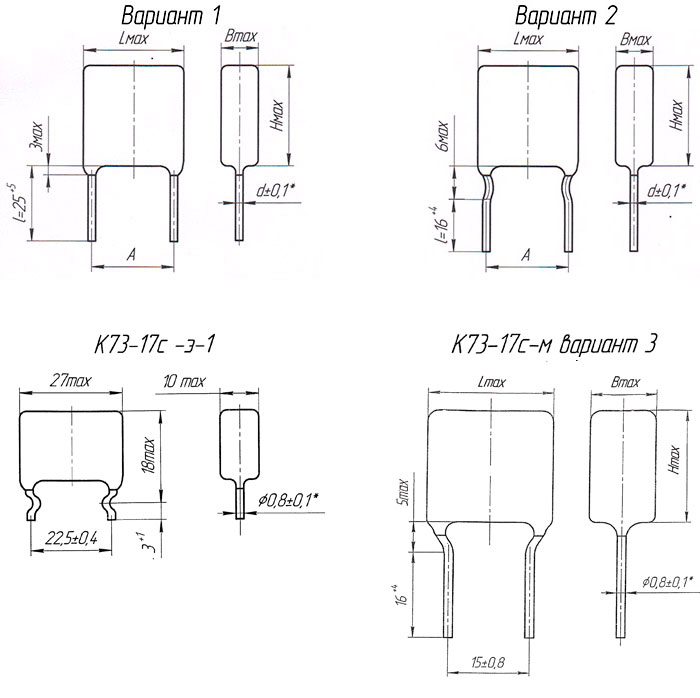

Габаритный чертеж конденсаторов К73-17

Весо-габаритные размеры

Таблица. Весо-габаритные размеры конденсаторов серии К73-17с-э-1

U_ном., В	С_ном., мкФ	Масса, г
~630 / —305	0,47	7

Таблица. Весо-габаритные размеры конденсаторов серии К73-17с-м Вариант 3

U_ном., В	С_ном., мкФ	L_max, мм	B_max, мм	H_max, мм	Масса, г
~630 / —305	0,47	22	11	19	7
~450 / —160	1,5	21,5	13	22	8
~630 / —305	0,1	21	6	12	5

Таблица. Весо-габаритные размеры конденсаторов серии К73-17с

U_ном., В	С_ном., мкФ	L_max, мм	B_max, мм	H_max, мм	А, мм	d, мм	Масса, г
63	0,001	12	4,5	9	10	0,6	1,4
63	0,0015	12	5	9	10	0,6	1,4
63	0,0022	12	5	9	10	0,6	1,4
63	0,0033	12	5	9	10	0,6	1,4
63	0,0039	12	5	9	10	0,6	1,4
63	0,0047	12	5	9	10	0,6	1,4
63	0,0056	12	5	9	10	0,6	1,4
63	0,0068	12	5	9	10	0,6	1,4
63	0,0082	12	5	9	10	0,6	1,4
63	0,01	12	5	9	10	0,6	1,4
63	0,012	12	5	9	10	0,6	1,4
63	0,015	12	5	9	10	0,6	1,4
63	0,018	12	5	9	10	0,6	1,4
63	0,022	12	5	9	10	0,6	1,4
63	0,027	12	5	9	10	0,6	1,4
63	0,033	12	5	9	10	0,6	1,4
63	0,039	12	5	9	10	0,6	1,4
63	0,047	12	5,5	9	10	0,6	1,4
63	0,056	12	5,5	9	10	0,6	1,4
63	0,068	12	5,5	9	10	0,6	1,4
63	0,082	12	5,5	9	10	0,6	1,4
63	0,1	12	5,5	9	10	0,6	1,4
63	0,12	12	5,5	9	10	0,6	1,4
63	0,15	12	5,5	9	10	0,6	1,4
63	0,18	12	6	10	10	0,6	1,4
63	0,22	12	6	10	10	0,6	1,4
63	0,33	12	6,3	13	10	0,6	2,5
63	0,47	12	8	15	10	0,6	3
63	0,68	18	6,3	13	15	0,8	3,5
63	1	18	8	15	15	0,8	4
63	1,5	18	8,5	19	15	0,8	5,5
63	2,2	23	8,5	19	20	0,8	7
63	3,3	23	10,5	21	20	0,8	9
63	4,7	24	12	25	20	0,8	12
100	0,001	12	4,5	9	10	0,6	1,4
100	0,0012	12	4,5	9	10	0,6	1,4
100	0,0015	12	4,5	9	10	0,6	1,4
100	0,0018	12	4,5	9	10	0,6	1,4
100	0,0022	12	4,5	9	10	0,6	1,4
100	0,0027	12	4,5	9	10	0,6	1,4
100	0,0033	12	4,5	9	10	0,6	1,4
100	0,0047	12	4,5	9	10	0,6	1,4
100	0,0056	12	4,5	9	10	0,6	1,4
100	0,0068	12	4,5	9	10	0,6	1,4
100	0,0082	12	4,5	9	10	0,6	1,4
100	0,01	12	4,5	9	10	0,6	1,4
100	0,012	12	4,5	9	10	0,6	1,4
100	0,015	12	4,5	9	10	0,6	1,4
100	0,018	12	4,5	9	10	0,6	1,4
100	0,022	12	4,5	9	10	0,6	1,4
100	0,027	12	4,5	9	10	0,6	1,4
100	0,033	12	4,5	9	10	0,6	1,4
100	0,039	12	5,5	9	10	0,6	1,4
100	0,047	12	5,5	9	10	0,6	1,4
100	0,056	12	5,5	9	10	0,6	1,4
100	0,068	12	5,5	9	10	0,6	1,4
100	0,082	12	5,5	10	10	0,6	1,4
100	0,1	12	5,5	10	10	0,6	1,4
100	0,12	12	5,5	10	10	0,6	1,4
100	0,15	12	5,5	10	10	0,6	1,4
100	0,18	12	6	10	10	0,6	1,4
100	0,22	12	7,5	11	10	0,6	1,4
160	0,1	12	6,5	11	10	0,6	1,4
160	0,22	12	6,5	11	10	0,6	1,4
160	0,33	12	6,3	13	10	0,6	1,4
160	0,47	21	7	14	18	0,8	5
160	0,68	22,5	4,5	8,5	20	0,8	12
160	1	21	10	16,5	18	0,8	6
160	1,5	25	12	25	20	0,8	12
160	2,2	25	15,5	25	20	0,8	14
160	4,7	31	15	24	28	0,8	15
100	1	21	10	16,5	18	0,8	6
250	0,001	12	4,5	9	10	0,6	1,4
250	0,0015	12	4,5	9	10	0,6	1,4
250	0,0022	12	4,5	9	10	0,6	1,4
250	0,0033	12	4,5	9	10	0,6	1,4
250	0,0047	12	4,5	9	10	0,6	1,4
250	0,0056	12	4,5	9	10	0,6	1,4
250	0,0068	12	4,5	9	10	0,6	1,4
250	0,0082	12	4,5	9	10	0,6	1,4
250	0,01	12	4,5	9	10	0,6	1,4
250	0,012	12	4,5	9	10	0,6	1,4
250	0,015	12	4,5	9	10	0,6	1,4
250	0,018	12	4,5	9	10	0,6	1,4
250	0,022	12	4,5	9	10	0,6	1,4
250	0,027	12	4,5	9	10	0,6	1,4
250	0,033	12	4,5	9	10	0,6	1,4
250	0,039	12	4,5	9	10	0,6	1,4
250	0,047	12	6,3	11	10	0,8	2
250	0,068	12	6	14	10	0,8	2,5
250	0,082	11,5	6	10	10	0,6	1,4
250	0,1	12	8	15	10	0,6	3
250	0,15	18	6	13	15	0,8	3,5
250	0,22	18	7	14	15	0,8	4
250	0,33	18	8,5	16	15	0,8	5
250	0,47	23	8	18	20	0,8	5,5
250	0,68	23	9	19	20	0,8	7
250	1	23	10,5	21	20	0,8	9
250	1,5	25	10	19	22	0,8	10
250	4,7	31	15	25	28	0,8	15
400	0,001	12	4,5	9	10	0,6	1,4
400	0,0015	12	4,5	9	10	0,6	1,4
400	0,0022	12	4,5	9	10	0,6	1,4
400	0,0033	12	4,5	9	10	0,6	1,4
400	0,0047	12	4,5	9	10	0,6	1,4
400	0,0056	12	4,5	9	10	0,6	1,4
400	0,0068	12	4,5	9	10	0,6	1,4
400	0,0082	12	4,5	9	10	0,6	1,4
400	0,01	12	4,5	9	10	0,6	1,4
400	0,012	12	4,5	9	10	0,6	1,4
400	0,015	12	4,5	9	10	0,6	1,4
400	0,018	12	4,5	9	10	0,6	1,4
400	0,022	12	6	10.5	10	0,6	1,4
400	0,033	12	6	13	10	0,6	1,8
400	0,047	12	7	15	10	0,6	2,5
400	0,068	18	5	13	15	0.8	3
400	0,1	18	6	14	15	0.8	3,5
400	0,15	18	8	15	15	0.8	4
400	0,22	23	7	18	20	0.8	5
400	0,33	23	8.5	19	20	0.8	6
400	0,47	23	10	21	20	0.8	8
400	0,68	24	11	24	20	0.8	10
400	1	24	14	27	20	0.8	12
630	0,001	12	4,5	9	10	0,6	1,4
630	0,0015	12	4,5	9	10	0,6	1,4
630	0,0022	12	4,5	9	10	0,6	1,4
630	0,0033	12	4,5	9	10	0,6	1,4
630	0,0039	12	4,5	9	10	0,6	1,4
630	0,0047	12	4,5	9	10	0,6	1,4
630	0,0056	12	4,5	9	10	0,6	1,4
630	0,0068	12	4,5	9	10	0,6	1,4
630	0,0082	12	4,5	9	10	0,6	1,4
630	0,01	12	6	10,5	10	0,6	1,4
630	0,015	12	6	13	10	0,6	1,8
630	0,022	12	7	15	10	0,6	2,5
630	0,033	18	6	13	15	0,8	3
630	0,047	18	7	14	15	0,8	3,5
630	0,068	18	8	15	15	0,8	4
630	0,1	23	7	18	20	0,8	5
630	0,15	23	8,5	19	20	0,8	6
630	0,22	23	10,5	21	20	0,8	8
630	0,33	25	11,5	24	20	0,8	10
630	0,47	25	15,5	25	20	0,8	12
630	0,68	30	15,5	25	27	0,8	12
630	1	30	17	30	27	0,8	15
1000	0,47	45	20	35	38	1	30
1000	1	36	14	35	33	1	20

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Электрические параметры

Номинальное напряжение, В: 63, 100, 160, 250, 400, 630, 1000;

Номинальная емкость, мкФ: 0,001 - 4,7;

Допускаемое отклонение емкости, %: ±5, ±10, ±20;

Тангенс угла потерь на частоте 50 Гц, не более: ≤0,008;

Сопротивление изоляции между выводами, МОм:

С ≤ 0,33 мкФ, U=63В, 100В - не менее 15000;
U ≥ 160В - не менее 30000;

Постоянная времени, МОм×мкФ:

С > 0,33мкФ, U=63В - не менее 5000;
U ≥ 160В - не менее 10000;

Сопротивление изоляции между соединенными вместе выводами и корпусом , МОм: не менее 30000.

Условия эксплуатации

Интервал рабочих температур: -60 … +125°С;

Атмосферное давление: 5-800 мм рт. ст.;

Относительная влажность воздуха при 35°С: не более 98%;

Механические нагрузки:

Вибрация в диапазоне: 1…80Гц, max 5g;
Многократные удары с ускорением: 40g;

Наработка: 15000 часов;

Срок хранения: 20 лет.

Описание конденсаторов К73-17

К73-17 – серия металлопленочных конденсаторов с диэлектриком из полиэтилентерефталата (международная аббревиатура MKT) подкласса постоянной емкости (согласно классификации ГОСТ Р 57440-2017), калькодержателем и изготовителем которых на территориях РФ и Таможенного союза является ООО «Кузнецкий завод конденсаторов» (АЖЯР.673633.004ТУ, сертификат соответствия ВР 22.1.16006-2022).

Металлизированные конденсаторы К73-17 – окукленные эпоксидным компаундом, самовосстанавливающиеся (после локального пробоя), изготавливаются в модификациях с двумя отдельными проволочными выводами, подготовленными под пайку или механическое соединение, в том числе для печатного монтажа, климатического исполнения В3 в базовом или «бессвинцовом» исполнении (для экспорта в страны Таможенного Союза и Ближнего Зарубежья).

Согласно АЖЯР.673633.004ТУ производитель поставляет конденсаторы К73-17 для цепей напряжения от 63 В до 630 В с емкостью от 0.01 мкФ до 4.7 мкФ и допуском отклонения параметра ±5%, ±10% или ±20%.

Конденсаторы К73-17 (полиэтилентерефталатные, металлизированные)
