Конденсаторы К71-7 (металлизированные на основе полистирольной пленки)
К71-7 изготавливаются климатического исполнения УХЛ или В (всеклиматическое) для цепей напряжением 250 В с емкостью 0.001 – 0.5 мкФ (согласно ЭКБ 11) для работы в интервале температур от -60 °C до +85 °C со сроками службы 50 тыс. часов и сохраняемости параметров не менее 25 лет.
СКЗ рекомендует использовать самовосстанавливающиеся прецизионные конденсаторы К71-7 в аппаратуре ж/д транспорта, средствах связи, цепях сигнальных, контрольно-измерительных приборов, программно-логических контроллерах станков, сварочных установок, в управляющих цепях и схемах приборов бытового назначения и др.
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Конденсатор К71-7-0,1мкФ ±0,5%-В-ОЖ0.461.133ТУ
Пояснение:
- К71-7 - серия конденсатора;
- 0,1мкФ - номинальная ёмкость, мкФ;
- ±0,5% - допускаемое отклонение емкости, %;
- В - опционально, всеклиматическое исполнение;
- ОЖ0.461.133ТУ - народнохозяйственного назначения;
- ОЖ0.461.100ТУ - категории качества ВП.

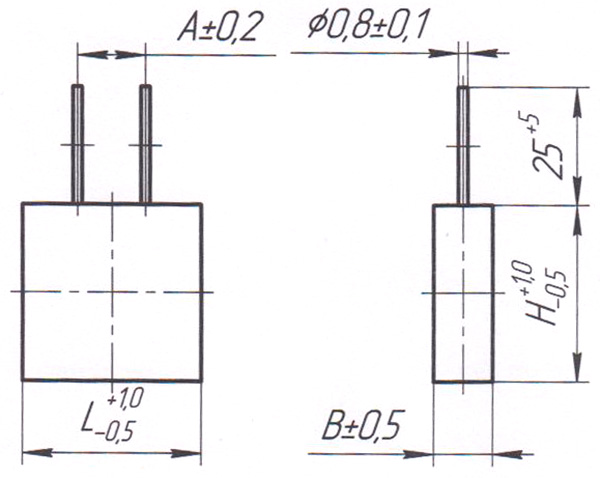

| Номинальная емкость (пределы) | Номин. напряжен., В | L.мм | B, мм | H, мм | A, мм | Масса, г, не более |
|---|---|---|---|---|---|---|
| 1000 - 4000 пФ | 250 | 10 | 7 | 14 | 5 | 3 |
| св. 4000пФ - 0,01 мкФ | 250 | 16 | 6 | 12 | 10 | 3 |
| св. 0,01 - 0,014 мкФ | 250 | 16 | 6 | 12 | 10 | 3 |
| св. 0,014 - 0,030 | 250 | 8 | 16 | 10 | 6 | |
| св. 0,03 - 0,05 мкФ | 250 | 21 | 9 | 16 | 10 | 8 |
| св. 0,05 - 0,10 мкФ | 250 | 26 | 9 | 17 | 10 | 10 |
| св. 0,1 - 0,15 мкФ | 250 | 26 | 10 | 19 | 10 | 12 |
| св. 0,15 - 0,20 мкФ | 250 | 26 | 11 | 21 | 10 | 14 |
| св. 0,20 - 0,30 мкФ | 250 | 26 | 12 | 24 | 10 | 19 |
| св. 0,30 - 0,40 мкФ | 250 | 26 | 14 | 28 | 10 | 23 |
| св. 0,40 – 0,5 мкФ | 250 | 26 | 16 | 32 | 10 | 28 |
| 550 пФ | 250 | 10 | 7 | 14 | 5 | 3 |
| Пределы номинальных емкостей | Промежуточные значения емкостей | Номинальное напряж., В |
|---|---|---|
| 1000-5000 пФ | 10005, 1010 и т.д. через 5 пФ | 250 |
| св. 5000пФ до 0,01 мкФ | 5020, 5050 и т.д. через 25 пФ | 250 |
| св. 0,01 до 0,015 мкФ | 0,01005; 0,0101 мкФ и т.д. через 0,00005 мкФ | 250 |
| св. 0,015 до 0,02 мкФ | 0,01507; 0,01514 мкФ и т.д. через 0,0007 мкФ | 250 |
| св. 0,02 до 0,025 мкФ | 0,0201; 0,0202 мкФ и т.д. через 0,0001 мкФ | 250 |
| св. 0,025 до 0,03 мкФ | 0,025125; 0,02525 мкФ и т.д. через 0,000125 мкФ | 250 |
| св. 0,03 до 0,04 мкФ | 0,03015;0,03030 мкФ и т.д. через 0,00015 мкФ | 250 |
| св. 0,04 до 0,06 мкФ | 0,0402; 0,0404 мкФ и т.д. через 0,0002 мкФ | 250 |
| св. 0,06 до 0,08 мкФ | 0,0603; 0,0606 мкФ и т.д. через 0,0003 мкФ | 250 |
| св. 0,08 до 0,1 мкФ | 0,0804; 0,0808 мкФ и т. д. через 0,0004 мкФ | 250 |
| св. 0,1 до 0,15 мкФ | 0,1005;0,101 мкФ и т.д. через 0,0005 мкФ | 250 |
| св. 0,15 до 0,2 мкФ | 0,15075; 0,1515 мкФ и т.д. через 0,00075 мкФ | 250 |
| св. 0,2 до 0,25 мкФ | 0,201; 0,202 мкФ и т.д. через 0,001 мкФ | 250 |
| св. 0,25 до 0,3 мкФ | 0,25125; 0,2525 и т. д. через 0,00125 мкФ | 250 |
| св. 0,3 до 0,35 мкФ | 0,3015; 0,3030 и т.д. через0,0015 мкФ | 250 |
| св. 0,35 до0,5 мкФ | 0,35175; 0,3535 и т.д. через 0,00175 мкФ | 250 |
| Интервал емкостей | Промежуточные значения емкостей |
|---|---|
| 1000 пф… 0,5 мкФ | Ряд Е 192 ГОСТ 28884-90 |
Номинальное напряжение, В: 250;
Номинальная емкость: 1000 пФ-0,5 мкФ;
Допускаемое отклонение емкости, %:
- С=1000-4990 пФ: ± 1; ± 2; ± 5;
- С > 5000 пФ: ±0,5; ±1; ±2 ;±5;
ТКЕ, 1/ °С не более: -(60± 80) · 10-6
Тангенс угла потерь вар. «а» на частоте 1 кГц, не более: 0,001;
Тангенс угла потерь вар. «б», «в» на частоте 100 кГц , не более:
- для Сном.=1000…9975 пФ: 0,0015
- для Сном.=0,01…0,05 мкФ: 0,0025
- для Сном.=0,05-0,24 мкФ: 0,0055
Сопротивление изоляции, МОм, не менее:
- для конденсаторов с Сном ≤ 0,33 мкФ: 50000
Постоянная времени МОм х мкФ, не менее:
- для конденсаторов с Сном. > 0,33 мкФ: 5000
Коэффициент диэлектрической абсорбции, %:
- для конденсаторов емкостью 0,1 мкФ и выше: 0,1
Интервал рабочих температур, °С: -60 … +85;
Синусоидальная вибрация в диапазоне частот, Гц: 1-3000;
с амплитудой ускорения: 20 g;
Механический удар многократного действия с пиковым ударным ускорением: 150 g;
Наработка, ч: 50000;
Срок сохраняемости, лет: 25
К71-7 – специальная разработка Северо-Задонского конденсаторного завода (СКЗ) в сегменте пленочных металлизированных полистирольных (группа 71 в классификации ГОСТ Р 57440-2017) конденсаторов качества ОТК, ОС и ВП, которая вместе с К71-4 и К71-5 была внесена в перечни ЭКБ 11 и ИЭТ (ОП 11 0189).
Справка: качество ОТК (и Перечень ИЭТ (ОП 11 0189)) для электротехнических изделий народнохозяйственного назначения, ОС (или особая серия) – для специальных применений, ВП (или военная приемка) и Перечень ЭКБ 11 – для военной, специальной техники Минобороны.
Металлизированные конденсаторы К71-7 – самовосстанавливающиеся прецизионные (высокой точности с допусками отклонения ± 0.5%, ± 1%, ± 2% или ± 5%) печатного монтажа в прямоугольном корпусе из специальных негорючих пластических масс с заливкой намотки эпоксидным компаундом и радиально расположенными проволочными контактами для пайки (п. 581-22-11 ГОСТ IEC 60050-581).
