Конденсаторы К50-24 (оксидно-электролитические, алюминиевые)
Конденсаторы К50-24 - проходные, выпускаются в цилиндрических корпусах из алюминиевого сплава для цепей напряжением 6,3 - 160 В с номинальной емкостью 2,2 - 10000 мкФ и допуском отклонения (по емкости) +50/-20%. Климатическое исполнение К50-24 УХЛ или В (всеклиматическое), оптимальный температурный диапазон эксплуатации (и хранения) от -40 °C до +70 °C, класс эксплуатации (срок службы по ГОСТ IEC 60252-1) В (не менее 10000 часов) при уровне интенсивности отказов не более 3 %, срок сохраняемости электрических параметров не менее 12 лет (гарантия Северо-Задонского конденсаторного завода).
СКЗ рекомендует использовать конденсаторы К50-24 в звеньях постоянного тока преобразователей, фильтров, шунтирующих цепях, в аудио/видео аппаратуре, а категории качества ОСМ - в космической технике, авиации и др.
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Конденсатор К50-24-63В-1000мкФ-+80-20%-ОЖ0.464.137ТУ
Пояснение:
- К50-24 - серия конденсатора;
- 63В - номинальное напряжение, В;
- 1000мкФ - номинальная ёмкость, мкФ;
- +80-20% - допускаемое отклонение емкости, мкФ;
- ОЖ0.464.137ТУ - народнохозяйственного назначения;
- ОЖ0.464.161ТУ - категории качества ВП;

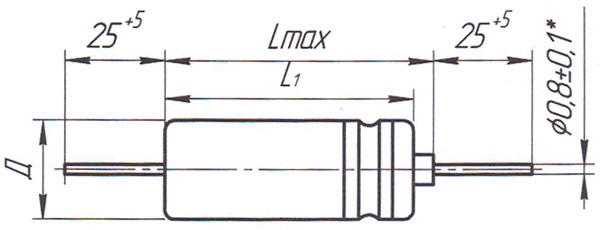

| Номинальная емкость, мкФ | Номинальное напряжение, В | Размеры, мм | Масса, г, не более | ||
| D+1-0,5 | L1 | Lmax | |||
| 220 | 6,3 | 6 | 28 | 30 | 2,5 |
| 470 | 9 | 24 | 26 | 3,0 | |
| 1000 | 9 | 40 | 42 | 6,5 | |
| 2200 | 12 | 40 | 42 | 10 | |
| 4700 | 16 | 42 | 44 | 25 | |
| 10000 | 21 | 50 | 52 | 40 | |
| 47 | 16 | 6 | 17 | 19,8 | 1,5 |
| 100 | 6 | 24 | 26 | 1,8 | |
| 470 | 9 | 28 | 30 | 4,0 | |
| 1000 | 12 | 34 | 36 | 7,0 | |
| 2200 | 12 | 50 | 52 | 12 | |
| 4700 | 16 | 48 | 50 | 30 | |
| 10000 | 21 | 58 | 60 | 45 | |
| 22 | 25 | 6 | 17 | 19,8 | 1,5 |
| 47 | 6 | 24 | 26 | 1,8 | |
| 100 | 6 | 28 | 30 | 2,5 | |
| 220 | 9 | 24 | 26 | 3,0 | |
| 470 | 9 | 40 | 42 | 6,5 | |
| 1000 | 12 | 50 | 52 | 12 | |
| 2200 | 16 | 42 | 44 | 25 | |
| 4700 | 21 | 50 | 52 | 40 | |
| 100 | 40 | 9 | 24 | 26 | 3,0 |
| 150 | 9 | 28 | 30 | 4,0 | |
| 330 | 9 | 40 | 42 | 6,5 | |
| 1000 | 12 | 58 | 60 | 12 | |
| 2200 | 16 | 58 | 60 | 35 | |
| 10 | 63 | 6 | 17 | 19,8 | 1,5 |
| 22 | 6 | 24 | 26 | 1,8 | |
| 47 | 6 | 28 | 30 | 2,5 | |
| 100 | 9 | 34 | 36 | 5,0 | |
| 220 | 9 | 40 | 42 | 6,5 | |
| 470 | 12 | 50 | 52 | 12 | |
| 1000 | 16 | 42 | 44 | 25 | |
| 2200 | 21 | 50 | 52 | 40 | |
| 4,7 | 100 | 6 | 17 | 19,8 | 1,5 |
| 10 | 6 | 24 | 26 | 1,8 | |
| 22 | 9 | 24 | 26 | 3,0 | |
| 47 | 9 | 28 | 30 | 4,0 | |
| 100 | 12 | 34 | 36 | 7,0 | |
| 220 | 12 | 50 | 52 | 12 | |
| 2,2 | 160 | 6 | 17 | 19,8 | 1,5 |
| 3,3 | 6 | 24 | 26 | 1,8 | |
| 4,7 | 6 | 24 | 26 | 1,8 | |
| 10 | 9 | 24 | 26 | 3,0 | |
| 22 | 9 | 34 | 36 | 5,0 | |
| 47 | 12 | 50 | 52 | 12 | |
| 100 | 16 | 42 | 44 | 25 | |
| 220 | 21 | 50 | 52 | 40 | |
Номинальное напряжение, В: 6,3 - 160
Номинальная емкость, мкФ: 2,2 - 10000
Допускаемое отклонение емкости, %: +80/-20, ±30, +50/-20
Тангенс угла потерь на частоте 50 Гц, не более:
- Uном = 6,3В: 35%
- Uном = 16В: 27%
- Uном = 25В: 25%
- Uном = 40В: 20%
- Uном = 63В: 17%
- Uном = 100В: 14%
- Uном = 160В: 14%
Ток утечки, мкА:
- CUном ≤ 1000 мкКл: не более 0,05 CUном, мкА
- CUном ≥ 1000 мкКл: не более 0,02 CUном, мкА
Интервал рабочих температур: -40 … +70°С$;
Атмосферное давление: 5-800 мм рт. ст.
Относительная влажность воздуха при 35°С: не более 98%
Механические нагрузки:
- Вибрация в диапазоне: 1-2000 Гц;
- с ускорением: 10g
- Многократные удары с ускорением: 40 g
Наработка: 10000 часов
Срок хранения: 12 лет
К50-24 – разработка Северо-Задонского конденсаторного завода (СКЗ) в сегменте оксидно-электролитических конденсаторов (группа 50 по классификации ГОСТ Р 57440-2017), поставляемая заводом категорий качества ОТК, ОСМ и ВП для применения в цепях постоянного тока, в том числе в импульсном режиме.
Справка: качество ОТК для электротехнических изделий народнохозяйственного назначения, ОСМ (или особая серия малая) – для специальных применений, ВП (или военная приемка) – для вооружения, военной, специальной техники (К50-24 внесены в ЭКБ 11-2022).
При изготовлении К50-24 СКЗ использует прогрессивные технологии формирования ультратонких оксидных слоев диэлектрика, что позволяет получать в изделиях высокие значения емкости при малых габаритах (в разы больше, чем в аналогичных по габаритам К50-12 или К50-20). СКЗ является разработчиком, калькодержателем и производителем К50-24, а поставляет конденсаторы с собственных складов по прямым договорам с Заказчиком или через дилерскую сеть.
