Конденсаторы К50-20 (ООО "СКЗ")

К совместному технологическому суверенитету с продукцией ООО «СКЗ».

Описание конденсатора

Конденсаторы К50-20 могут использоваться в схемах источников резервного и вторичного питания, звеньях постоянного тока комплектных преобразователей для электроприводов переменного тока с регулируемой скоростью (по ГОСТ IEC 61800-2-2018), в цепях агрегатов плавки, установок термической обработки металлов, сплавов, блоках защиты электродвигателей и приводов, в качестве накопителей энергии и компонентов фильтров силовых сетей, преобразователей на полупроводниках, а также в метрополитенах, на судах, ж/д транспорте, причем по запросу К50-20 в модификации К50-20-м исполняются с габаритами и коммутационными размерами снятой с производства серии конденсаторов К50-12.

Показать полное описание

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Структура условного обозначения

Конденсатор К50-20-100В-50мкФ–В-ТУ6261-016-07594095-2008

Пояснение:

К50-20 - серия конденсатора;
100В - номинальное напряжение, В;
50мкФ - номинальная ёмкость, мкФ;
В - опционально, всеклиматическое исполнение;
ТУ6261-016-07594095-2008 - народнохозяйственного назначения;
ОЖ0.464.120ТУ - категории качества ВП.

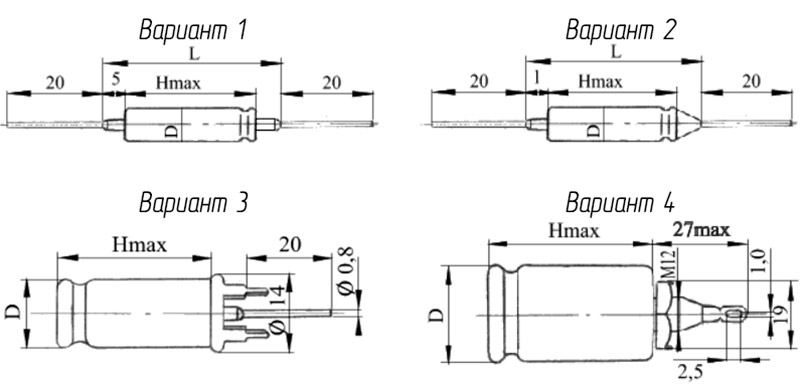

Габаритный чертеж конденсаторов К50-20

Весо-габаритные размеры

Таблица. Весо-габаритные размеры конденсаторов серии К50-20

U_ном, В	6,3	16	25	50	100	160	250	300	350	450
C_ном, мкФ	№ варианта исполнения D (мм) x H (мм)
1	-	-	-	1, 2 4,5x13	1, 2 4,5x18	-	-	-	-	-
2	-	1, 2 4,5x13	1, 2 4,5x13	1, 2 4,5x10	1, 2 6x20,5	1, 2 6x20,5	-	-	3 12x30	3 12x30
5	-	1, 2 4,5x18	1, 2 6x20,5	1, 2 6x20,5	1, 2 6x20,5	1, 2 8,5x32	-	3 12x30	3 17x30	3 17x42
10	1, 2 4,5x18	1, 2 6x20,5	1, 2 6x20,5	1, 2 6x25,5	1, 2 8,5x26	3 17x30	-	3 17x30	3 17x42	3 25x40
20	1, 2 6x20,5	1, 2 6x20,5	1, 2 6x25,5	1, 2 8,5x26	3 12x30	3 17x42	3 17x42	3 17x42	3 25x40	4 25x56
30	-	-	-	-	-	-	-	4 25x40	-	-
50	1, 2 6x25,5	1, 2 8,5x21	1, 2 8,5x26	3 12x30	3 17x30	4 27x40	4 25x40	4 25x56	-	-
100	1, 2 8,5x21	1, 2 8,5x32	3 12x30	3 17x30	4 25x40	4 25x56	-	-	-	-
200	1, 2 8,5x32	3 12x30	3 17x30	3 17x42	4 25x56	4 32x52	-	-	4 32x86	-
500	3 17x30	3 17x42	4 25x40	-	-	-	-	-	-	-
1000	3 17x42	4 25x40	4 25x56	-	-	-	-	-	-	-
2000	4 25x40	4 25x56	4 32x52	4 32x86	-	-	-	-	-	-
5000	4 32x52	-	-	-	-	-	-	-	-	-
200*	-	-	-	4 25x40	-	-	-	-	-	-
200*	-	-	4 21x40	-	-	-	-	-	-	-
20*	-	-	-	-	-	-	4 21x40	-	-	-

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Электрические параметры

Номинальное напряжение, В: 6,3 - 450

Номинальная емкость, мкФ: 1 - 5000

Допускаемое отклонение емкости, %: +50/-20%

Тангенс угла потерь на частоте 50 Гц, не более:

U_ном = 6,3 - 50В: 20
U_ном = 100 В: 15
U_ном = 160 - 450В: 10

Ток утечки, мкА: I=0,05СU+а, но не более 1500 мкА

Условия эксплуатации

Интервал рабочих температур, °С: -40 … +70;

Атмосферное давление , мм рт. ст.: 5-800;

Относительная влажность воздуха при 35°С: 98%;

Механические нагрузки при креплении за корпус:

Вибрация в диапазоне частот: 1 … 2000 Гц;
с ускорением: 10 g;
Механический удар одиночного действия с ударным ускорением (g) : 500 g;

Наработка, ч: 10000;

Срок сохраняемости, лет: 15

Описание конденсаторов К50-20

Серия К50-20 согласно формализованной классификации ГОСТ Р 57440-2017 - конденсаторы постоянной емкости, отвечающие требованиям группы 50 (по терминологии стандарта - оксидно-электролитические алюминиевые).

К50-20 поставляются:

в климатических исполнениях, как УХЛ (умеренный и холодный климат), так и В (всеклиматическое);
в цилиндрическом корпусе из алюминиевого сплава;
проходят испытания на соответствие требованиям ВП (аббревиатура качества военной приемки) (согласно ОЖ0.464.120ТУ, формализованных в ЭКБ-2022), или ОТК (по ТУ для народнохозяйственного значения);
для использования в цепях постоянного тока, в том числе пульсирующего, а также работы при температурах вплоть до 150 C.

Электролитические конденсаторы К50-20 отличаются эффектом самовосстановления (регенерации диэлектрического слоя оксида алюминия при кратковременной подаче напряжения для снижения токов утечки после длительного хранения, простоя оборудования).

Конденсаторы К50-20 разработаны для замены морально и технически устаревших К50-12, внесены в ЭКБ 11-2022 с параметрами:

Un в диапазоне от 6.3 до 450 В;
Cn в диапазоне от 1 до 5000 мкФ;
отклонения (ΔС) не более +50/-20 %.

Единственным калькодержателем и изготовителем конденсаторов этой серии на территории России и Таможенного Союза является ООО «Северо-Задонский конденсаторный завод».

Конденсаторы К50-20 (электролитические, алюминиевые)
