Конденсаторы CBB65 (металлизированные, полипропиленовые)
CBB65 – серия конденсаторов постоянной емкости с металлизированным диэлектриком (по ГОСТ IEC 61071) из полипропилена (тип MKP по DIN 41379 и EN 60062), изготавливаемых по GB/T 3667.1-2005 (аналог отечественных ГОСТ IEC 60252-1/2) с емкостью диапазона от 2 мкФ до 100 мкФ с допуском отклонения J (±5%), K (±10%), коэффициентом диэлектрических потерь ≤ 0.004 (при 100 Гц) для работы при температурах от -40 до +85 градусов Цельсия (климатической категории 40/85/21 по ГОСТ IEC 60252-1) и ориентированных на работу в цепях переменного тока номинальным напряжением 370 В и 450 В.
Металлизированные пленочные полипропиленовые конденсаторы CBB65 – самовосстанавливающиеся после локального пробоя диэлектрика, используются для непрерывной работы и запуска (п. 1.3.13 ГОСТ IEC 60252-2) двигателей переменного тока, включая компрессоры, насосы, системы вентиляции, кондиционирования, стиральные, посудомоющие машины и т.п.
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Пояснение:
- CBB65 - серия конденсатора;
- 450В - номинальное напряжение, В;
- 50мкФ - номинальная ёмкость, мкФ;
- 27 исполнение - тип исполнения конденсатора.
| Мод. | 22, 23, 24 | Мод. | 25, 26 | ||||
| мкФ | 370 В | 450 В | мкФ | 450 В | |||
| D | H | D | H | D | H | ||
| 1 | 40 | 55 | 40 | 55 | 20+1.5 | 50 | 85 |
| 1.5 | 40 | 55 | 40 | 55 | 20+5 | 50 | 85 |
| 2 | 40 | 55 | 40 | 55 | 25+1.5 | 50 | 95 |
| 2.5 | 40 | 55 | 40 | 55 | 25+3 | 50 | 95 |
| 3 | 40 | 55 | 40 | 55 | 25+5 | 50 | 95 |
| 3.5 | 40 | 55 | 40 | 55 | 30+2 | 50 | 95 |
| 4 | 40 | 55 | 40 | 55 | 30+5 | 50 | 95 |
| 4.5 | 40 | 55 | 40 | 55 | 30+7.5 | 50 | 100 |
| 5 | 40 | 55 | 40 | 55 | 35+2 | 50 | 100 |
| 6 | 40 | 55 | 40 | 55 | 35+5 | 50 | 110 |
| 7 | -- | -- | 40 | 65 | 40+5 | 50 | 120 |
| 7.5 | 40 | 55 | 40 | 65 | 40+7.5 | 50 | 125 |
| 8 | 40 | 55 | 40 | 65 | 45+5 | 50 | 120 |
| 10 | 40 | 65 | 40 | 75 | 45+7.5 | 50 | 125 |
| 12 | 40 | 75 | 40 | 75 | 50+5 | 50 | 130 |
| 12.5 | 40 | 75 | 40 | 75 | 50+7.5 | 55 | 125 |
| 14 | 40 | 75 | 45 | 75 | 55+5 | 55 | 120 |
| 15 | 40 | 75 | 45 | 75 | 55+6 | 55 | 120 |
| 16 | 45 | 75 | 45 | 75 | 55+7.5 | 55 | 125 |
| 17 | 45 | 75 | 45 | 75 | 60+5 | 60 | 120 |
| 17.5 | 45 | 75 | 45 | 75 | 60+6 | 60 | 120 |
| 18 | 45 | 75 | 50 | 75 | 60+7.5 | 60 | 125 |
| 20 | 45 | 75 | 50 | 75 | 65+5 | 60 | 120 |
| 25 | 45 | 75 | 50 | 85 | 70+5 | 60 | 120 |
| 30 | 50 | 85 | 50 | 100 | 80+5 | 60 | 130 |
| 35 | 50 | 100 | 50 | 100 | -- | -- | -- |
| 40 | 50 | 100 | 50 | 110 | -- | -- | -- |
| 45 | 50 | 110 | 55 | 110 | -- | -- | -- |
| 50 | 50 | 100 | 55 | 110 | -- | -- | -- |
| 55 | 50 | 125 | 55 | 125 | -- | -- | -- |
| 60 | 55 | 125 | 55 | 125 | -- | -- | -- |
| 65 | 55 | 125 | 60 | 125 | -- | -- | -- |
| 70 | 55 | 125 | 60 | 125 | -- | -- | -- |
| 80 | 60 | 125 | 65 | 125 | -- | -- | -- |
| 100 | 65 | 125 | 65 | 125 | -- | -- | -- |
- номинальное напряжение Un 370 В и 450 В;
- номинальная емкость Cn в диапазоне от 2 мкФ до 100 мкФ;
- допуск отклонения по емкости (ΔС) J (±5%), K (±10%);
- коэффициент диэлектрических потерь tgδ ≤ 0.004 (при 100 Гц).
- высота над уровнем моря — не более 2000 м;
- загрязнение среды – отсутствует или слабое;
- климатическая категория 40/85/21 - минимально и максимально допустимые рабочие температуры конденсатора равны соответственно минус 40 °С и плюс 85 °С, а степень жесткости по влажному теплу равна 21 сут.;
- транспортирование и хранение конденсаторов при температурах до значений минимальной рабочей температуры.

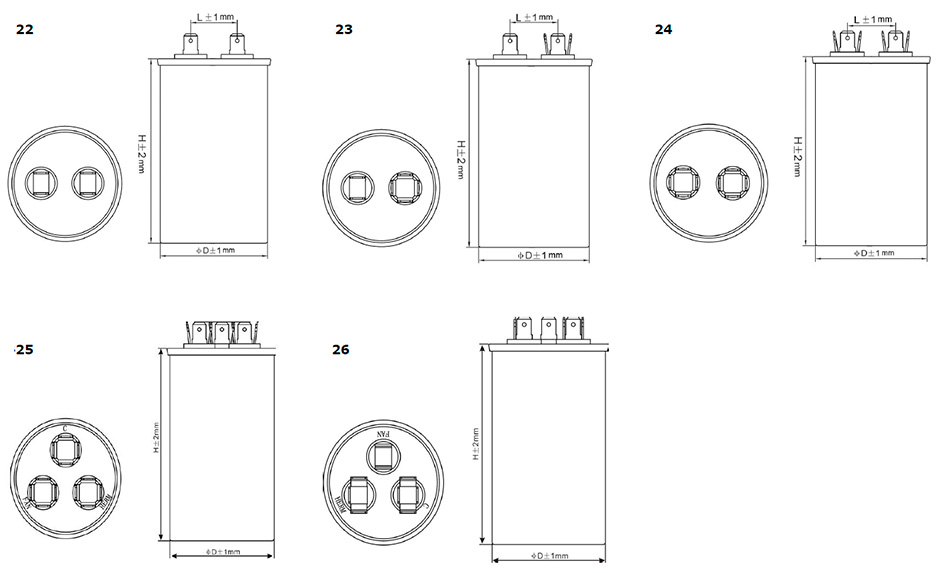

Металлизированные пленочные конденсаторы CBB65 поставляются производителем в цилиндрических корпусах из алюминиевых сплавов модификаций:
- 22 - с упругими раздвоенными контактами (пп. 581-22-09 и 581-22-02 ГОСТ IEC 60050-581) из двух пар вставок с отверстиями плоских втычных соединителей номинального размера 6,3х0,8 мм по ГОСТ 24566 (некорректно double Faston - двойной Фастон) в корпусах с плоским дном;
- 23 - с упругими контактами из пары и четырех (в одной вставке с отверстиями) плоских втычных соединителей номинального размера 6,3х0,8 мм;
- 24 - с упругими контактами из двух вставок по четыре плоских втычных соединителей номинального размера 6,3х0,8 мм;
- 25 - с упругими контактами из трех вставок по четыре плоских втычных соединителей номинального размера 6,3х0,8 мм;
- 26 - с упругими раздвоенными контактами из трех пар вставок с отверстиями плоских втычных соединителей номинального размера 6,3х0,8 мм
