Конденсаторные установки УКРМФ (фильтровые, напольные)
УКРМФ 0,4 - Установки Конденсаторные с регулированием по Реактивной Мощности и Фильтром резонансных гармоник (L-C колебательным контуром из конденсаторов и реакторов) для низковольтных силовых сетей с гармоническими искажениями номинального напряжения 400 В с автоматической коммутацией конденсаторных ячеек, блоков электромагнитными контакторами, приводимыми в действие (через аналоговый порт и реле) программно-логическими контроллерами (т.н. «Фильтровые» релейные УКРМФ).
УКРМ применяют для однофазной (0.23 кВ) или трехфазной (0.38-0.4 кВ) компенсации монотонно возрастающей (или убывающей) потребности в реактивной мощности нелинейной нагрузки в силовых сетях низкого напряжения с гармоническими искажениями (тока, напряжения) больших амплитуд, способными вызвать резонансные явления с перегрузкой (и выходом из строя) конденсаторов степеней-батарей.
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Конденсаторная установка УКРМФ-0,4(189)-125-25 У3
- УКРМФ - установка компенсации реактивной мощности с фильтрацией гармоник;
- 0,4 - напряжение 0,4 кВ;
- (189) - частота расстройки реакторов;
- 125 - компенсируемая реактивная мощность;
- 25 - ступень регулирования;
- У3 - климатическое исполнение.
| Тип установки | Компенсируемая реактивная мощность, кВАр | Количество шагов регулирования | Минимальная ступень, кВАр | У3 / IP31 | У1 / IP54 | УХЛ1 / ХЛ1 |
| УКРМФ-0,4-5-5 У3 | 5 | 5 | 1 | 800×600×250 | 1200×750×300 | 1200×750×300 |
| УКРМФ-0,4-15-5 У3 | 15 | 5 | 3 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-20-10 У3 | 20 | 10 | 2 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-25-5 У3 | 25 | 5 | 5 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-25-12,5 У3 | 25 | 12,5 | 2 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-30-10 У3 | 30 | 10 | 3 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-35-5 У3 | 35 | 5 | 7 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-37,5-12,5 У3 | 37,5 | 12,5 | 3 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-40-10 У3 | 40 | 10 | 4 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-50-10 У3 | 50 | 10 | 5 | 1900×615×440 | 1800×600×450 | 1900×655×450 |
| УКРМФ-0,4-50-12,5 У3 | 50 | 12,5 | 4 | 1900×615×440 | 1800×600×450 | 1900×655×450 |
| УКРМФ-0,4-50-25 У3 | 50 | 25 | 2 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-60-10 У3 | 60 | 10 | 6 | 1900×615×440 | 1800×600×450 | 1900×655×450 |
| УКРМФ-0,4-62,5-12,5 У3 | 62,5 | 12,5 | 5 | 1900×615×440 | 1800×600×450 | 1900×655×450 |
| УКРМФ-0,4-70-10 У3 | 70 | 10 | 7 | 1900×615×440 | 1800×600×450 | 1900×655×450 |
| УКРМФ-0,4-75-12,5 У3 | 75 | 12,5 | 6 | 1900×615×440 | 1800×600×450 | 1900×655×450 |
| УКРМФ-0,4-75-25 У3 | 75 | 25 | 3 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-80-20 У3 | 80 | 20 | 4 | 2100×615×640 | 1800×600×600 | 1900×655×650 |
| УКРМФ-0,4-87,5-12,5 У3 | 87,5 | 12,5 | 7 | 2100×615×640 | 1800×600×600 | 1900×655×650 |
| УКРМФ-0,4-90-30 У3 | 90 | 30 | 3 | 2100×615×640 | 1800×600×600 | 1900×655×650 |
| УКРМФ-0,4-100-50 У3 | 100 | 50 | 2 | 1900×450×440 | 1800×450×450 | 1900×480×450 |
| УКРМФ-0,4-100-25 У3 | 100 | 25 | 4 | 1900×615×440 | 1800×600×450 | 1900×655×450 |
| УКРМФ-0,4-100-12,5 У3 | 100 | 12,5 | 8 | 2100×615×640 | 1800×600×600 | 1900×655×650 |
| УКРМФ-0,4-112,5-12,5 У3 | 112,5 | 12,5 | 9 | 2100×615×640 | 1800×600×600 | 1900×655×650 |
| УКРМФ-0,4-120-20 У3 | 120 | 20 | 6 | 2100×615×640 | 1800×600×600 | 1900×655×650 |
| УКРМФ-0,4-125-12,5 У3 | 125 | 12,5 | 10 | 2100×615×640 | 2000×600×600 | 2100×655×650 |
| УКРМФ-0,4-137,5-12,5 У3 | 137,5 | 12,5 | 11 | 2100×615×640 | 2000×600×600 | 2100×655×650 |
| УКРМФ-0,4-150-12,5 У3 | 150 | 12,5 | 12 | 2100×615×640 | 2000×600×600 | 2100×655×650 |
| УКРМФ-0,4-150-25 У3 | 150 | 25 | 6 | 2100×615×640 | 2000×600×600 | 2100×655×650 |
| УКРМФ-0,4-162,5-12,5 У3 | 162,5 | 12,5 | 13 | 2100×615×640 | 2000×600×600 | 2100×655×650 |
| УКРМФ-0,4-175-25 У3 | 175 | 25 | 7 | 2100×615×640 | 2000×600×600 | 2100×655×650 |
| УКРМФ-0,4-180-20 У3 | 180 | 20 | 9 | 2100×615×640 | 2000×600×600 | 2100×655×650 |
| УКРМФ-0,4-187,5-12,5 У3 | 187,5 | 12,5 | 15 | 2100×615×640 | 2000×600×600 | 2100×655×650 |
| УКРМФ-0,4-200-25 У3 | 200 | 25 | 8 | 2100×615×640 | 2000×600×600 | 2100×655×650 |
| УКРМФ-0,4-200-50 У3 | 200 | 50 | 4 | 2100×615×640 | 2000×600×600 | 2100×655×650 |
| УКРМФ-0,4-212,5-12,5 У3 | 212,5 | 12,5 | 17 | 2100×830×640 | 2000×600×800 | 2100×870×650 |
| УКРМФ-0,4-225-25 У3 | 225 | 25 | 9 | 2100×830×640 | 2000×600×800 | 2100×870×650 |
| УКРМФ-0,4-250-25 У3 | 250 | 25 | 10 | 2100×830×640 | 2000×600×800 | 2100×870×650 |
| УКРМФ-0,4-250-50 У3 | 250 | 50 | 5 | 2100×830×640 | 2000×600×800 | 2100×870×650 |
| УКРМФ-0,4-262,5-12,5 У3 | 262,5 | 12,5 | 21 | 2100×830×640 | 2000×600×800 | 2100×870×650 |
| УКРМФ-0,4-275-25 У3 | 275 | 25 | 11 | 2100×830×640 | 2000×600×800 | 2100×870×650 |
| УКРМФ-0,4-300-25 У3 | 300 | 25 | 12 | 2100×830×840 | 2000×600×800 | 2100×870×650 |
| УКРМФ-0,4-300-50 У3 | 300 | 50 | 6 | 2100×830×840 | 2000×600×800 | 2100×870×650 |
| УКРМФ-0,4-325-25 У3 | 325 | 25 | 13 | 2100×830×840 | 2000×800×800 | 2100×870×850 |
| УКРМФ-0,4-350-25 У3 | 350 | 25 | 14 | 2100×1230×640 | 2000×1200×600 | 2100×1000×650 |
| УКРМФ-0,4-350-50 У3 | 350 | 50 | 7 | 2100×1230×640 | 2000×1200×600 | 2100×1000×650 |
| УКРМФ-0,4-375-25 У3 | 375 | 25 | 15 | 2100×1230×640 | 2000×1200×600 | 2100×1000×650 |
| УКРМФ-0,4-400-50 У3 | 400 | 50 | 8 | 2100×1230×640 | 2000×1200×600 | 2100×1000×650 |
| УКРМФ-0,4-400-25 У3 | 400 | 25 | 16 | 2100×1230×640 | 2000×1200×600 | 2100×1000×650 |
| УКРМФ-0,4-425-25 У3 | 425 | 25 | 17 | 2100×1660×640 | 2000×1600×600 | 2100×1000×850 |
| УКРМФ-0,4-450-50 У3 | 450 | 50 | 9 | 2100×1660×640 | 2000×1600×600 | 2100×1000×850 |
| УКРМФ-0,4-450-25 У3 | 450 | 25 | 18 | 2100×1660×640 | 2000×1600×600 | 2100×1000×850 |
| УКРМФ-0,4-475-25 У3 | 475 | 25 | 19 | 2100×1660×640 | 2000×1600×600 | 2100×1740×650 |
| УКРМФ-0,4-500-50 У3 | 500 | 50 | 10 | 2100×1660×640 | 2000×1600×600 | 2100×1740×650 |
| УКРМФ-0,4-550-50 У3 | 550 | 50 | 11 | 2100×1660×640 | 2000×1600×600 | 2100×1740×650 |
| УКРМФ-0,4-600-50 У3 | 600 | 50 | 12 | 2100×1660×640 | 2000×1600×600 | 2100×1740×650 |
| УКРМФ-0,4-650-50 У3 | 650 | 50 | 13 | 2100×2060×640 | 2000×2000×600 | 2100×1870×650 |
| УКРМФ-0,4-700-50 У3 | 700 | 50 | 14 | 2100×2275×640 | 2000×2200×600 | 2100×2000×650 |
| УКРМФ-0,4-750-50 У3 | 750 | 50 | 15 | 2100×2490×640 | 2000×2200×600 | 2100×2000×850 |
| УКРМФ-0,4-800-50 У3 | 800 | 50 | 16 | 2100×2490×640 | 2000×2400×600 | 2100×2000×850 |
| УКРМФ-0,4-850-50 У3 | 850 | 50 | 17 | 2100×2490×640 | 2000×2400×600 | 2100×2000×850 |
| УКРМФ-0,4-900-50 У3 | 900 | 50 | 18 | 2100×2490×640 | 2000×2400×600 | 2100×2000×850 |
- Автоматическое регулирование: регулируемая;
- Вводное устройство: Автомат;
- Особенность исполнения: Контакторная;
- Тип решения: стандарт, низковольтная, фильтровая.

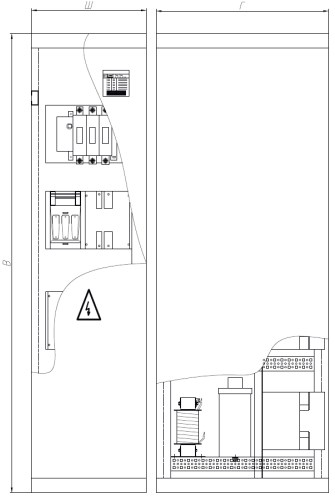

- Исполнение установки: напольное;
- Климатическое исполнение: У1, У3, УХЛ4 или др. на выбор Заказчика;
- Степень защиты: IP31/IP54 или др. на выбор Заказчика.
УКРМФ 0,4 изготавливаются по ГОСТ IEC 61439-2-2015 (НКУЭ – низковольтные комплектные устройства распределения/управления энергией) и базовому ГОСТ IEC 61439-1-2013 с учетом положений ГОСТ IEC/TR 61439-0-2014 (по параметрам, согласуемым с Заказчиком) в шкафах (оболочках по ГОСТ IEC 62208-2013) напольного исполнения с учетом принципов модульного проектирования семейства ГОСТ Р МЭК 60917 и проверкой эффективности охлаждения внутреннего пространства шкафа, секций, комплектующих по ГОСТ Р МЭК 62610-5-2022.
Для коммутации ступеней УКРМ используются контакторы категории АС-6а (по ГОСТ Р 50030.4.1) - с блоком предварительного срабатывания, а также гасящих резисторов с наработкой на отказ по ТУ и ГОСТ Р 50030.4.1. Защита конденсаторов в силовой сети выполняется включением реактора последовательно с емкостным сопротивлением каждой ступени установки (L-C контур) с настройкой по IEEE Std 519 и IEC 61642 на резонансные частоты:
- менее 5*f1 (обычно 210 Гц) при характеристическом сопротивлении более 4 % для сетей с критической (по амплитуде) 5-й гармоникой;
- менее 3*f1 (обычно 134 Гц) при характеристическом сопротивлении более 11 % для сетей с критической (по амплитуде) 3-й гармоникой;
- 3,78*f1 (или 189 Гц) при характеристическом сопротивлении, равном 7 %, которую IEC 61642 формализует, как оптимальную для большинства энергосистем с типовыми нелинейными нагрузками.
В настенном (навесном) исполнении поставляются УКРМФ мощностью от 5 кВАр до 10 кВАр и дискретностью генерации (минимальной мощностью ступени) 5 кВАр с принудительной вентиляцией шкафов, в напольном исполнении - УКРМФ мощностью от 15 кВАр до 1800 кВАр и дискретностью генерации (минимальной мощностью ступени) от 5 кВАр до 150 кВАр с принудительной вентиляцией шкафов.
УКРМФ 0,4 разрабатываются климатического исполнения (по ГОСТ 15150) У1, У3, УХЛ, ХЛ степени защиты (по пп. 7.2.1.2 ГОСТ Р 51321.1) не ниже IP20 для категории размещения 2.1 (п. 5.3.8 ГОСТ IEC 61921), IP21 для категории размещения 3, IP44, IP54 для категории размещения 1 (по запросу в зависимости от условий эксплуатации на объекте), а также (по запросу) степени защиты (код IK) от механических ударов по ГОСТ IEC 62262—2015.
