Описание конденсатора

УКРМ 0,4 - Установки Конденсаторные с регулированием по Реактивной Мощности для низковольтных силовых сетей номинального напряжения 400 В с автоматической коммутацией конденсаторных ячеек, блоков электромагнитными контакторами, приводимыми в действие (через аналоговый порт и реле) программно-логическими контроллерами (т.н. «релейные» или «контакторные» УКРМ). Способ коммутации и работа под управлением программно-логическими контроллерами (ПЛК) отличает УКРМ от Установок Конденсаторных нерегулируемых с ручными включением/отключением конденсаторных ячеек, блоков (аббревиатура УК).

УКРМ применяют для однофазной (0.23 кВ) или трехфазной (0.38-0.4 кВ) компенсации монотонно возрастающей (или убывающей) потребности в реактивной мощности нелинейной нагрузки по способу индивидуальной, групповой, централизованной или смешанной компенсации. Для коммутации ступеней УКРМ используются контакторы категории АС-6b (по ГОСТ Р 50030.4.1) - с блоком предварительного срабатывания, а также гасящих резисторов с наработкой на отказ по ТУ и ГОСТ Р 50030.4.1.

Показать полное описание

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Структура условного обозначения

Конденсаторная установка УКРМ-0,4-25-5 У3

УКРМ - установка компенсации реактивной мощности;
0,4 - напряжение 0,4 кВ;
25 - компенсируемая реактивная мощность;
5 - ступень регулирования;
У3 - климатическое исполнение.

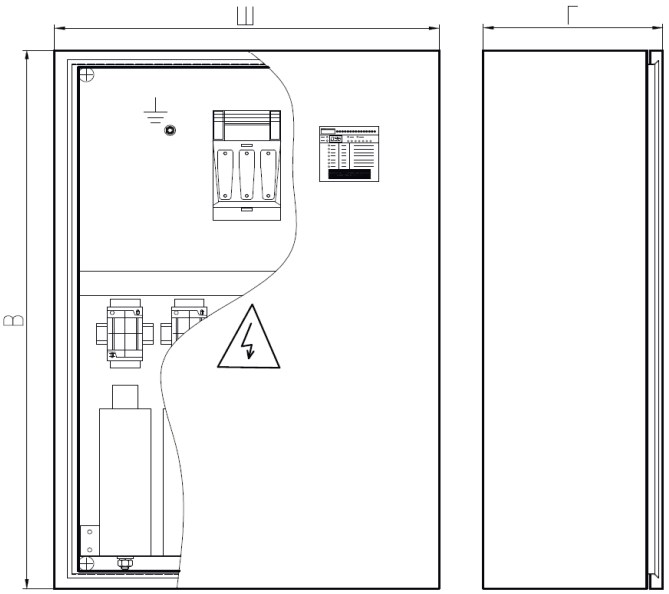

Габаритный чертеж низковольтных конденсаторных установок УКРМ-0,4

Весо-габаритные размеры

Таблица. Характеристики низковольтных конденсаторных установок УКРМ-0,4

Тип установки	Компенсируемая реактивная мощность, кВАр	Количество шагов регулирования	Минимальная ступень, кВАр	У3 / IP31	У1 / IP54	УХЛ1 / ХЛ1
УКРМ-0,4-5-1 У3	5	1	1	500×400×220	500×400×220	500×400×220
УКРМ-0,4-5-2,5 У3	5	2	2,5	500×400×220	500×400×220	500×400×220
УКРМ-0,4-6,8-1,7 У3	6,8	4	1,7	500×400×220	500×400×220	500×400×220
УКРМ-0,4-7,5-2,5 У3	7,5	3	2,5	500×400×220	500×400×220	500×400×220
УКРМ-0,4-9-3 У3	9	3	3	500×400×220	500×400×220	500×400×220
УКРМ-0,4-10-2,5 У3	10	4	2,5	500×400×220	500×400×220	500×400×220
УКРМ-0,4-10-5 У3	10	2	5	500×400×220	500×400×220	500×400×220
УКРМ-0,4-12,6-1,8 У3	12,6	7	1,8	500×400×220	650×500×220	500×400×220
УКРМ-0,4-15-2,5 У3	15	6	2,5	500×400×220	650×500×220	500×400×220
УКРМ-0,4-15-5 У3	15	3	5	500×400×220	650×500×220	500×400×220
УКРМ-0,4-19,8-1,8 У3	19,8	11	1,8	500×400×220	650×500×220	500×400×220
УКРМ-0,4-20-2,5 У3	20	8	2,5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-20-5 У3	20	4	5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-20-10 У3	20	2	10	650×500×220	650×500×220	650×500×220
УКРМ-0,4-25-2,5 У3	25	10	2,5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-25-5 У3	25	5	5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-25-12,5 У3	25	2	12,5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-27-1,8 У3	27	15	1,8	650×500×220	650×500×220	650×500×220
УКРМ-0,4-30-2,5 У3	30	12	2,5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-30-5 У3	30	6	5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-30-7,5 У3	30	4	7,5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-30-10 У3	30	3	10	650×500×220	650×500×220	650×500×220
УКРМ-0,4-32,4-3,6 У3	32,4	9	3,6	650×500×220	650×500×220	650×500×220
УКРМ-0,4-35-2,5 У3	35	14	2,5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-35-5 У3	35	7	5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-37,5-2,5 У3	37,5	15	2,5	650×500×220	800×650×250	650×500×220
УКРМ-0,4-39,6-3,6 У3	39,6	11	3,6	650×500×220	800×650×250	650×500×220
УКРМ-0,4-40-2,5 У3	40	16	2,5	650×500×220	800×650×250	650×500×220
УКРМ-0,4-40-5 У3	40	8	5	650×500×220	800×650×250	650×500×220
УКРМ-0,4-40-10 У3	40	4	10	650×500×220	650×500×220	650×500×220
УКРМ-0,4-40-20 У3	40	2	20	650×500×220	650×500×220	650×500×220
УКРМ-0,4-45-5 У3	45	9	5	650×500×220	800×650×250	650×500×220
УКРМ-0,4-45-15 У3	45	3	15	650×500×220	650×500×220	650×500×220
УКРМ-0,4-46,8-3,6 У3	46,8	13	3,6	650×500×220	800×650×250	650×500×220
УКРМ-0,4-50-2,5 У3	50	20	2,5	650×500×220	800×650×250	650×500×220
УКРМ-0,4-50-5 У3	50	10	5	650×500×220	800×650×250	650×500×220
УКРМ-0,4-50-10 У3	50	5	10	650×500×220	650×500×220	650×500×220
УКРМ-0,4-50-12,5 У3	50	4	12,5	650×500×220	650×500×220	650×500×220
УКРМ-0,4-50-25 У3	50	2	25	650×500×220	650×500×220	650×500×220
УКРМ-0,4-54-3,6 У3	54	15	3,6	650×500×220	800×650×250	650×500×220
УКРМ-0,4-55-5 У3	55	11	5	650×500×220	800×650×250	650×500×220
УКРМ-0,4-60-5 У3	60	12	5	650×500×220	800×650×250	650×500×220
УКРМ-0,4-60-10 У3	60	6	10	650×500×220	800×650×250	650×500×220
УКРМ-0,4-60-15 У3	60	4	15	650×500×220	800×650×250	650×500×220
УКРМ-0,4-60-20 У3	60	3	20	650×500×220	650×500×220	650×500×220
УКРМ-0,4-62,5-12,5 У3	62,5	5	12,5	650×500×220	800×650×250	650×500×220
УКРМ-0,4-64,8-3,6 У3	64,8	18	3,6	800×600×250	800×650×250	800×650×250
УКРМ-0,4-70-5 У3	70	14	5	800×600×250	800×650×250	800×650×250
УКРМ-0,4-70-10 У3	70	7	10	800×600×250	800×650×250	800×650×250
УКРМ-0,4-75-7,5 У3	75	10	7,5	800×600×250	800×650×250	800×650×250
УКРМ-0,4-75-12,5 У3	75	6	12,5	800×600×250	800×650×250	800×650×250
УКРМ-0,4-75-25 У3	75	3	25	800×600×250	800×650×250	800×650×250
УКРМ-0,4-80-10 У3	80	8	10	800×600×250	800×650×250	800×650×250
УКРМ-0,4-80-20 У3	80	4	20	800×600×250	800×650×250	800×650×250
УКРМ-0,4-87,5-12,5 У3	87,5	7	12,5	800×600×250	800×650×250	800×650×250
УКРМ-0,4-90-10 У3	90	9	10	800×600×250	1000×650×300	800×650×250
УКРМ-0,4-90-15 У3	90	6	15	800×600×250	1000×650×300	800×650×250
УКРМ-0,4-100-5 У3	100	20	5	800×600×250	1000×650×300	800×650×250
УКРМ-0,4-100-10 У3	100	10	10	800×600×250	1000×650×300	800×650×250
УКРМ-0,4-100-12,5 У3	100	8	12,5	800×600×250	1000×650×300	800×650×250
УКРМ-0,4-100-20 У3	100	5	20	800×600×250	1000×650×300	800×650×250
УКРМ-0,4-100-25 У3	100	4	25	800×600×250	1000×650×300	800×650×250
УКРМ-0,4-100-33,3 У3	100	3	33,3	800×600×250	1000×650×300	800×650×250
УКРМ-0,4-105-5 У3	105	21	5	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-105-7,5 У3	105	14	7,5	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-112,5-12,5 У3	112,5	9	12,5	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-120-10 У3	120	12	10	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-120-20 У3	120	6	20	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-120-30 У3	120	4	30	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-125-5 У3	125	25	5	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-125-12,5 У3	125	10	12,5	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-125-25 У3	125	5	25	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-130-10 У3	130	13	10	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-140-20 У3	140	7	20	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-150-5 У3	150	30	5	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-150-10 У3	150	15	10	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-150-12,5 У3	150	12	12,5	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-150-15 У3	150	10	15	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-150-25 У3	150	6	25	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-150-30 У3	150	5	30	1000×650×300	1000×650×300	1000×650×300
УКРМ-0,4-160-10 У3	160	16	10	1200×750×300	1200×750×300	1200×750×300
УКРМ-0,4-160-20 У3	160	8	20	1200×750×300	1200×750×300	1200×750×300
УКРМ-0,4-162,5-12,5 У3	162,5	13	12,5	1200×750×300	1200×750×300	1200×750×300
УКРМ-0,4-175-25 У3	175	7	25	1200×750×300	1200×750×300	1200×750×300
УКРМ-0,4-180-15 У3	180	12	15	1200×750×300	1200×750×300	1200×750×300
УКРМ-0,4-180-30 У3	180	6	30	1200×750×300	1200×750×300	1200×750×300
УКРМ-0,4-180-20 У3	180	9	20	1200×750×300	1200×750×300	1200×750×300
УКРМ-0,4-200-10 У3	200	20	10	1200×750×300	1200×750×300	1200×750×300
УКРМ-0,4-200-20 У3	200	10	20	1200×750×300	1200×750×300	1200×750×300
УКРМ-0,4-200-25 У3	200	8	25	1200×750×300	1200×750×300	1200×750×300
УКРМ-0,4-225-25 У3	225	9	25	1200х850х300	1200х850х300	1200×850×300
УКРМ-0,4-250-25 У3	250	10	25	1200х850х300	1200х850х300	1200×850×300
УКРМ-0,4-250-12,5 У3	250	20	12,5	1200х850х300	1200х850х300	1200×850×300

Скачать прайс лист и акции

Оформить заказ

Консультация менеджера

Электрические параметры

Автоматическое регулирование: регулируемая;
Вводное устройство: Автомат;
Особенность исполнения: Контакторная;
Тип решения: стандарт, низковольтная.

Условия эксплуатации

Исполнение установки: навесное;
Климатическое исполнение: У1, У3, УХЛ4 или др. на выбор Заказчика;
Степень защиты: IP31/IP54 или др. на выбор Заказчика.

Описание низковольтных конденсаторных установок УКРМ-0,4

УКРМ 0,4 изготавливаются по ГОСТ IEC 61439-2-2015 (НКУЭ – низковольтные комплектные устройства распределения/управления энергией) и базовому ГОСТ IEC 61439-1-2013 с учетом положений ГОСТ IEC/TR 61439-0-2014 (по параметрам, согласуемым с Заказчиком) в шкафах (оболочках по ГОСТ IEC 62208-2013) настенного (навесного) исполнения с учетом принципов модульного проектирования семейства ГОСТ Р МЭК 60917 и проверкой эффективности охлаждения внутреннего пространства шкафа, секций, комплектующих по ГОСТ Р МЭК 62610-5-2022.

В настенном (навесном) исполнении поставляются:

УКРМ 0,4 (или УК 0,4) мощностью от 5 кВАр до 15 кВАр и дискретностью генерации (минимальной мощностью ступени) от 1 кВАр до 5 кВАр с естественной вентиляцией шкафов;
УКРМ 0,4 мощностью от 20 кВАр до 250 кВАр и дискретностью генерации (минимальной мощностью ступени) от 1.8 кВАр до 30 кВАр с естественной или принудительной вентиляцией шкафов.

УКРМ 0,4 (или УК 0,4) разрабатываются климатического исполнения (по ГОСТ 15150) У1, У3, УХЛ, ХЛ степени защиты (по пп. 7.2.1.2 ГОСТ Р 51321.1) не ниже IP20 для категории размещения 2.1 (п. 5.3.8 ГОСТ IEC 61921), IP21 для категории размещения 3, IP44, IP54 для категории размещения 1 (по запросу в зависимости от условий эксплуатации на объекте), а также (по запросу) степени защиты (код IK) от механических ударов по ГОСТ IEC 62262—2015.

Конденсаторные установки УКРМ (навесные)
