Конденсаторные установки УКРМ (напольные)

К совместному технологическому суверенитету с продукцией ООО «СКЗ».
Актуально всё!
Описание конденсатора

УКРМ 0,4 - Установки Конденсаторные с регулированием по Реактивной Мощности для низковольтных силовых сетей номинального напряжения 400 В с автоматической коммутацией конденсаторных ячеек, блоков электромагнитными контакторами, приводимыми в действие (через аналоговый порт и реле) программно-логическими контроллерами (т.н. «релейные» или «контакторные» УКРМ).

УКРМ применяют для однофазной (0.23 кВ) или трехфазной (0.38-0.4 кВ) компенсации монотонно возрастающей (или убывающей) потребности в реактивной мощности нелинейной нагрузки по способу индивидуальной, групповой, централизованной или смешанной компенсации. Для коммутации ступеней УКРМ используются контакторы категории АС-6b (по ГОСТ Р 50030.4.1) - с блоком предварительного срабатывания, а также гасящих резисторов с наработкой на отказ по ТУ и ГОСТ Р 50030.4.1.

Показать полное описание
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Структура условного обозначения

Конденсаторная установка УКРМ-0,4-125-25 У3

  • УКРМ - установка компенсации реактивной мощности;
  • 0,4 - напряжение 0,4 кВ;
  • 125 - компенсируемая реактивная мощность;
  • 25 - ступень регулирования;
  • У3 - климатическое исполнение.

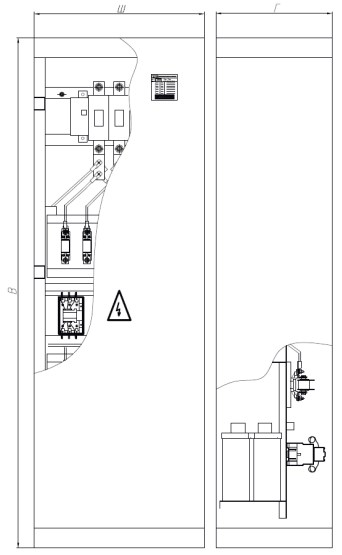

Габаритный чертеж низковольтных конденсаторных установок УКРМ-0,4
Весо-габаритные размеры
Таблица. Характеристики низковольтных конденсаторных установок УКРМ-0,4
Тип установкиКомпенсируемая реактивная мощность, кВАрКоличество шагов регулированияМинимальная ступень, кВАр У3 / IP31 У1 / IP54 УХЛ1 / ХЛ1
УКРМ-0,4-150-25 У31502561800×450×4402000×450×4501900×480×450
УКРМ-0,4-200-25 У32002581800×615×4402000×600×4502100×655×450
УКРМ-0,4-225-25 У32252591800×615×4402000×600×4502100×655×450
УКРМ-0,4-250-25 У325025101800×615×4402000×600×4502100×655×450
УКРМ-0,4-275-25 У3 27525111800×615×4402000×600×4502100×655×450
УКРМ-0,4-280-10 У3 28010282000×615×6402000×600×6002100×655×650
УКРМ-0,4-300-25 У3 30025122000×615×6402000×600×6002100×655×650
УКРМ-0,4-325-25 У3 32525132000×615×6402000×600×6002100×655×650
УКРМ-0,4-350-25 У3 35025142000×615×6402000×600×6002100×655×650
УКРМ-0,4-375-12,5 У3 37512,5302000×615×6402000×600×6002100×655×650
УКРМ-0,4-375-25 У3 37525152000×615×6402000×600×6002100×655×650
УКРМ-0,4-400-25 У3 40025162000×615×6402000×600×6002100×655×650
УКРМ-0,4-425-25 У342525172000×830×6402000×800×6002100×870×650
УКРМ-0,4-450-25 У3 45025182000×830×6402000×800×6002100×870×650
УКРМ-0,4-475-25 У3 47525192000×830×6402000×800×8002100×870×850
УКРМ-0,4-500-20 У3 (РЕ)50020252000×830×8402000×800×8002100×870×850
УКРМ-0,4-500-25 У3 (РЕ)50025202000×830×8402000×800×8002100×870×850
УКРМ-0,4-500-50 У3 (РЕ)50050102000×830×8402000×800×8002100×870×850
УКРМ-0,4-525-25 У3 (РЕ)52525212000×830×8402000×800×8002100×870×850
УКРМ-0,4-550-25 У3(РЕ)55025222000×830×8402000×800×8002100×870×850
УКРМ-0,4-600-50 У3(РЕ)60050122000×830×8402000×800×8002100×870×850
УКРМ-0,4-650-50 У365050132000×1230×6402000×1200×6002100×1310×650
УКРМ-0,4-700-50 У370050142000×1230×6402000×1200×6002100×1310×650
УКРМ-0,4-750-50 У375050152000×1230×6402000×1200×6002100×1310×650
УКРМ-0,4-800-50 У380050162000×1230×6402000×1200×6002100×1310×650
УКРМ-0,4-825-25 У382525332000×1660×6402000×1600×6002100×1740×650
УКРМ-0,4-850-50 У385050172000×1660×6402000×1600×6002100×1740×650
УКРМ-0,4-900-50 У390050182000×1660×6402000×1600×6002100×1740×650
УКРМ-0,4-950-50 У395050192000×1660×8402000×1600×8002100×1740×850
УКРМ-0,4-1000-50 У3(РЕ)100050202000×1660×8402000×1600×8002100×1740×850
УКРМ-0,4-1050-50 У3(РЕ)105050212000×1660×8402000×1600×8002100×1740×850
УКРМ-0,4-1100-50 У3(РЕ)110050222000×1660×8402000×1600×8002100×1740×850
УКРМ-0,4-1150-50 У3(РЕ)115050232000×1660×8402000×1600×8002100×1740×850
УКРМ-0,4-1200-50 У3(РЕ)120050242000×1660×8402000×1600×8002100×1740×850
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Электрические параметры
  • Автоматическое регулирование: регулируемая;
  • Вводное устройство: Автомат;
  • Особенность исполнения: Контакторная;
  • Тип решения: стандарт, низковольтная.
Условия эксплуатации
  • Исполнение установки: напольное;
  • Климатическое исполнение: У1, У3, УХЛ4 или др. на выбор Заказчика;
  • Степень защиты: IP31/IP54 или др. на выбор Заказчика.
Описание низковольтных конденсаторных установок УКРМ-0,4

УКРМ 0,4 изготавливаются по ГОСТ IEC 61439-2-2015 (НКУЭ – низковольтные комплектные устройства распределения/управления энергией) и базовому ГОСТ IEC 61439-1-2013 с учетом положений ГОСТ IEC/TR 61439-0-2014 (по параметрам, согласуемым с Заказчиком) в шкафах (оболочках по ГОСТ IEC 62208-2013) напольного исполнения с учетом принципов модульного проектирования семейства ГОСТ Р МЭК 60917 и проверкой эффективности охлаждения внутреннего пространства шкафа, секций, комплектующих по ГОСТ Р МЭК 62610-5-2022.

В напольном исполнении поставляются УКРМ мощностью от 150 кВАр до 1800 кВАр и дискретностью генерации (минимальной мощностью ступени) 5 кВАр или 150 кВАр с принудительной вентиляцией шкафов. УКРМ 0,4 разрабатываются климатического исполнения (по ГОСТ 15150) У1, У3, УХЛ, ХЛ степени защиты (по пп. 7.2.1.2 ГОСТ Р 51321.1) не ниже IP20 для категории размещения 2.1 (п. 5.3.8 ГОСТ IEC 61921), IP21 для категории размещения 3, IP44, IP54 для категории размещения 1 (по запросу в зависимости от условий эксплуатации на объекте), а также (по запросу) степени защиты (код IK) от механических ударов по ГОСТ IEC 62262—2015.
