Электролитические конденсаторы Jamicon TK

Конденсатор Jamicon-TK-6,3В-100мкФ

Пояснение:

• TK - серия конденсатора;
• 6,3В - номинальное напряжение, В;
• 100мкФ - номинальная ёмкость, мкФ;

Номинальное напряжение, В: 6,3 - 450;

Номинальная емкость, мкФ: 0,1 - 33000;

Допускаемое отклонение емкости, %: ±20;

Ток утечки, мкА (20°C):

• не превышает 0.01CV или 4мкА (большее значение) (после 3 минут работы), при номинальном напряжении 6.3 ... 100 В
• не превышает 0.03CV+40 (после 3 минут работы), при номинальном напряжении 6.3 ... 100 В

где C и V - номинальные емкость (мкФ) и напряжение (В), соответственно

Интервал рабочих температур:

• -55 ... +105°C при 6.3 ... 100 В
• -40 ... +105°C при 160 ... 400 В
• -25 ... +105°C при 450 В

Наработка на отказ при 105°C - после 2000 часов при номинальном напряжении:

• изменение емкости: не более ±25% от заданного значения (при 6.3-16 В);
• изменение емкости: не более ±20% от заданного значения (при 25-450 В);
• фактор дестабилизации: не более 200% от заданного значения;
• ток утечки: не прeвышает заданных значений;

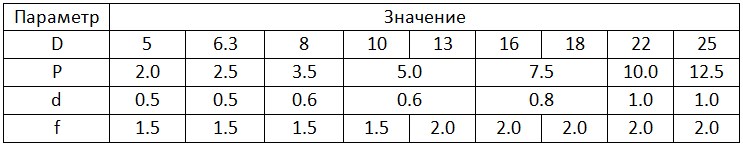

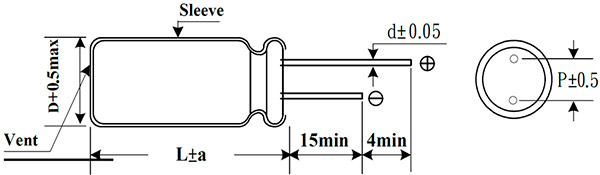

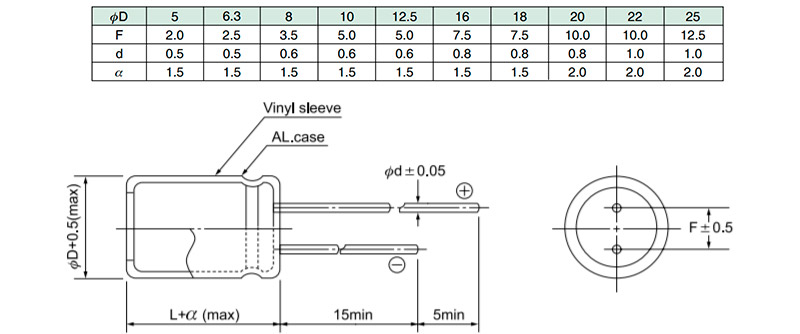

Конденсаторы Jamicon ТК (или Teapo SH) радиального типа, изготавливаются согласно китайскому стандарту JIS C 5101-4 (рецепция IEC 60384-4), имеют наработку на отказ при пороговой температуре эксплуатации +105°C 2000 часов и предлагаются Kaimei Electronics CORP с терминальными выводами, аналогичными серии Jamicon WL (или Teapo WL) под пайку в алюминиевых цилиндрических корпусах диаметром (D) от 5 мм до 25 мм и длиной (L) от 11 мм до 40 мм для цепей постоянного тока напряжением:

• от 6.3 В до 100 В с емкостью от 1 мкФ до 22000 мкФ, допуском отклонения по емкости ± 20 % (120Hz, 20°C) и температурным диапазоном хранения/эксплуатации от -55°C до +105°C;
• от 160 В до 450 В с емкостью от 1 мкФ до 470 мкФ, допуском отклонения по емкости ± 20 % (120Hz, 20°C) и температурным диапазоном хранения/эксплуатации от -40°C до +105°C;
• от 500 В до 550 В с емкостью от 2.2 мкФ до 82 мкФ, допуском отклонения по емкости ± 20 % (120Hz, 20°C) и температурным диапазоном хранения/эксплуатации от -25°C до +105°C.

Токи утечки для алюминиевых электролитических конденсаторов Jamicon ТК (или Teapo SH) номинального напряжения от 6.3 В до 100 В не более 3 мкА, номинального напряжения от 160 В до 450 В рассчитываются по формуле I = 0.03*C*U+10 (мкА), номинального напряжения 500, 550 В – по формуле I = 0.04*C*U+100 (мкА).

Диэлектрические потери (при 120 Гц и 20°C) электролитических конденсаторов Jamicon LS (или Teapo LH) зависят от приложенного напряжения и в ряду напряжений 6.3, 10, 16, 25, 35, 50, 63/80, 100, 160/250, 350/450, 500/550 В tanδ изменяется соответственно по ряду 0.24, 0.20, 0.17, 0.15, 0.12, 0.10, 0.10, 0.08, 0.15, 0.20 с минимальным значением (0.08) для напряжения 100 В.

Как и для других оксидных электролитических конденсаторов, для серии Jamicon ТК (или Teapo SH) в случае длительного хранения или отсутствия питания в цепи 1000 часов Kaimei Group рекомендует использовать «лечение напряжением» (voltage treatment) - кратковременную подачу напряжения в течение периода от нескольких минут до 1-2 часов (в зависимости от степени деградации диэлектрического слоя) с целью регенерации диэлектрического слоя оксида алюминия с восстановлением характеристик до номинальных значений (эффект «самовосстановления»).
