Электролитические конденсаторы Jamicon HT
Описание конденсатора
Серия HT электролитических конденсаторов с алюминиевыми цилиндрическими корпусами поставляется китайско-тайваньской Kaimei Electronics CORP под брендом Jamicon (полные аналоги - серии Teapo LJ и G·LUXON LJ производства Teapo Electronic, входящей в Kaimei Group).
Рекомендуемые Kaimei Group направления использования электролитических конденсаторов Jamicon HT (или Teapo LJ) – схемы инвертеров кондиционеров, посудомоечных машин, рефрижераторов, интеллектуальных приборов учета электроэнергии, газа, воды, импульсных стабилизаторов напряжения (SMPS - Switch Mode Power Supply), видеомониторов, аудиоаппаратуры и т.д.
Показать полное описание
Скачать прайс лист и акции
Оформить заказ
Консультация менеджера
Структура условного обозначения
Конденсатор Jamicon-HT-16В-4700мкФ
Пояснение:
- HT - серия конденсатора;
- 16В - номинальное напряжение, В;
- 4700мкФ - номинальная ёмкость, мкФ;

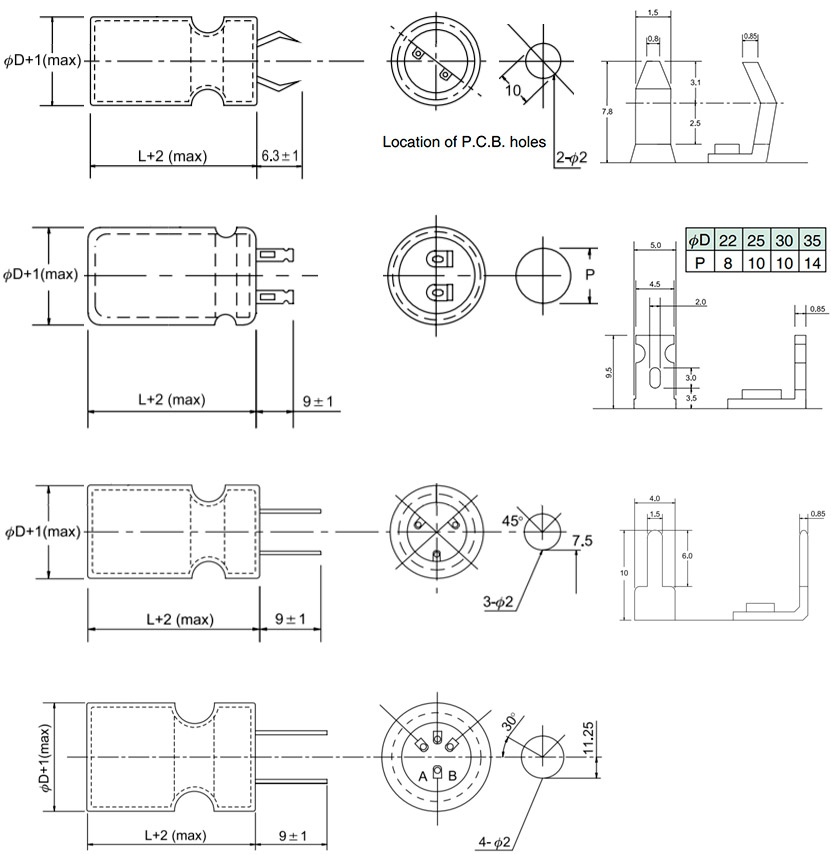

Габаритный чертеж конденсаторов Jamicon HT
Весо-габаритные размеры
| Наименование конденсатора | Код | Номинальное напряжение, В | Ёмкость, мкФ | øD×L, мм | Макс. ток пульсации, А(rms) | Интервал рабочих температур, °С | Имульсное напряжение, В | Тангенс угла потерь, tgδ | Коэффициент импеданса: |
| Jamicon-HT-16В-4700мкФ | 472 | 16 | 4700 | ø22×25 | 1,36 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-6800мкФ | 682 | 16 | 6800 | ø22×35 | 1,74 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-6800мкФ | 682 | 16 | 6800 | ø25×30 | 1,67 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-10000мкФ | 103 | 16 | 10000 | ø22×45 | 2,09 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-10000мкФ | 103 | 16 | 10000 | ø25×35 | 1,92 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-10000мкФ | 103 | 16 | 10000 | ø30×25 | 1,77 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-15000мкФ | 153 | 16 | 15000 | ø25×45 | 2,29 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-15000мкФ | 153 | 16 | 15000 | ø30×35 | 2,17 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-15000мкФ | 153 | 16 | 15000 | ø35×30 | 2,36 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-22000мкФ | 223 | 16 | 22000 | ø30×45 | 2,86 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-22000мкФ | 223 | 16 | 22000 | ø35×35 | 2,97 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-16В-33000мкФ | 333 | 16 | 33000 | ø35×50 | 4,21 | -40 ... +105 | 20 | 0,5 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-3300мкФ | 332 | 25 | 3300 | ø22×25 | 1,34 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-4700мкФ | 472 | 25 | 4700 | ø22×30 | 1,58 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-4700мкФ | 472 | 25 | 4700 | ø25×25 | 1,51 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-6800мкФ | 682 | 25 | 6800 | ø22×35 | 1,85 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-6800мкФ | 682 | 25 | 6800 | ø25×30 | 1,78 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-6800мкФ | 682 | 25 | 6800 | ø30×25 | 1,75 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-10000мкФ | 103 | 25 | 10000 | ø22×45 | 2,19 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-10000мкФ | 103 | 25 | 10000 | ø25×35 | 2,01 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-10000мкФ | 103 | 25 | 10000 | ø30×30 | 2 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-10000мкФ | 103 | 25 | 10000 | ø35×25 | 2,15 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-15000мкФ | 153 | 25 | 15000 | ø25×45 | 2,54 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-15000мкФ | 153 | 25 | 15000 | ø30×35 | 2,41 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-15000мкФ | 153 | 25 | 15000 | ø35×30 | 2,61 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-22000мкФ | 223 | 25 | 22000 | ø30×45 | 3,24 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-22000мкФ | 223 | 25 | 22000 | ø35×40 | 3,55 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-25В-33000мкФ | 333 | 25 | 33000 | ø35×50 | 4,78 | -40 ... +105 | 32 | 0,4 | -25°С / +20°С: 6 -40°С / +20°С: 15 |
| Jamicon-HT-35В-2200мкФ | 222 | 35 | 2200 | ø22×25 | 1,17 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-3300мкФ | 332 | 35 | 3300 | ø22×30 | 1,43 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-3300мкФ | 332 | 35 | 3300 | ø25×25 | 1,36 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-4700мкФ | 472 | 35 | 4700 | ø22×35 | 1,65 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-4700мкФ | 472 | 35 | 4700 | ø25×30 | 1,58 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-4700мкФ | 472 | 35 | 4700 | ø30×25 | 1,56 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-6800мкФ | 682 | 35 | 6800 | ø22×50 | 2,09 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-6800мкФ | 682 | 35 | 6800 | ø25×40 | 1,94 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-6800мкФ | 682 | 35 | 6800 | ø30×30 | 1,82 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-6800мкФ | 682 | 35 | 6800 | ø35×25 | 1,96 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-10000мкФ | 103 | 35 | 10000 | ø25×50 | 2,24 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-10000мкФ | 103 | 35 | 10000 | ø30×35 | 2,03 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-10000мкФ | 103 | 35 | 10000 | ø35×30 | 2,2 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-15000мкФ | 153 | 35 | 15000 | ø30×50 | 2,79 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-35В-15000мкФ | 153 | 35 | 15000 | ø35×40 | 2,92 | -40 ... +105 | 44 | 0,35 | -25°С / +20°С: 6 -40°С / +20°С: 10 |
| Jamicon-HT-50В-1500мкФ | 152 | 50 | 1500 | ø22×25 | 1,05 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-2200мкФ | 222 | 50 | 2200 | ø22×30 | 1,31 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-2200мкФ | 222 | 50 | 2200 | ø25×25 | 1,25 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-3300мкФ | 332 | 50 | 3300 | ø22×35 | 1,58 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-3300мкФ | 332 | 50 | 3300 | ø25×30 | 1,52 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-3300мкФ | 332 | 50 | 3300 | ø30×25 | 1,5 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-4700мкФ | 472 | 50 | 4700 | ø22×45 | 1,9 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-4700мкФ | 472 | 50 | 4700 | ø25×35 | 1,74 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-4700мкФ | 472 | 50 | 4700 | ø30×30 | 1,73 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-4700мкФ | 472 | 50 | 4700 | ø35×25 | 1,86 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-6800мкФ | 682 | 50 | 6800 | ø25×50 | 2,19 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-6800мкФ | 682 | 50 | 6800 | ø30×35 | 1,98 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-6800мкФ | 682 | 50 | 6800 | ø35×30 | 2,15 | -40 ... +105 | 63 | 0,3 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-10000мкФ | 103 | 50 | 10000 | ø30×45 | 2,39 | -40 ... +105 | 63 | 0,35 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-10000мкФ | 103 | 50 | 10000 | ø35×40 | 2,62 | -40 ... +105 | 63 | 0,35 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-50В-15000мкФ | 153 | 50 | 15000 | ø35×50 | 3,52 | -40 ... +105 | 63 | 0,35 | -25°С / +20°С: 4 -40°С / +20°С: 8 |
| Jamicon-HT-63В-1000мкФ | 102 | 63 | 1000 | ø22×25 | 0,91 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-1500мкФ | 152 | 63 | 1500 | ø22×30 | 1,14 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-1500мкФ | 152 | 63 | 1500 | ø25×25 | 1,08 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-2200мкФ | 222 | 63 | 2200 | ø22×35 | 1,4 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-2200мкФ | 222 | 63 | 2200 | ø25×30 | 1,35 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-2200мкФ | 222 | 63 | 2200 | ø30×25 | 1,33 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-3300мкФ | 332 | 63 | 3300 | ø22×45 | 1,77 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-3300мкФ | 332 | 63 | 3300 | ø25×40 | 1,72 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-3300мкФ | 332 | 63 | 3300 | ø30×30 | 1,61 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-3300мкФ | 332 | 63 | 3300 | ø35×25 | 1,73 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-4700мкФ | 472 | 63 | 4700 | ø25×50 | 2,03 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-4700мкФ | 472 | 63 | 4700 | ø30×35 | 1,84 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-4700мкФ | 472 | 63 | 4700 | ø35×30 | 2 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-6800мкФ | 682 | 63 | 6800 | ø30×45 | 2,2 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-6800мкФ | 682 | 63 | 6800 | ø35×40 | 2,41 | -40 ... +105 | 79 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-63В-10000мкФ | 103 | 63 | 10000 | ø35×50 | 2,87 | -40 ... +105 | 79 | 0,35 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-1000мкФ | 102 | 80 | 1000 | ø22×30 | 1,04 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-1000мкФ | 102 | 80 | 1000 | ø25×25 | 0,99 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-1500мкФ | 152 | 80 | 1500 | ø22×35 | 1,28 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-1500мкФ | 152 | 80 | 1500 | ø25×30 | 1,23 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-1500мкФ | 152 | 80 | 1500 | ø30×25 | 1,21 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-2200мкФ | 222 | 80 | 2200 | ø22×50 | 1,72 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-2200мкФ | 222 | 80 | 2200 | ø25×40 | 1,6 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-2200мкФ | 222 | 80 | 2200 | ø30×30 | 1,5 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-2200мкФ | 222 | 80 | 2200 | ø35×25 | 1,61 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-3300мкФ | 332 | 80 | 3300 | ø25×50 | 1,97 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-3300мкФ | 332 | 80 | 3300 | ø30×40 | 1,78 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-3300мкФ | 332 | 80 | 3300 | ø35×30 | 1,93 | -40 ... +105 | 100 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-4700мкФ | 472 | 80 | 4700 | ø30×50 | 2,11 | -40 ... +105 | 100 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-4700мкФ | 472 | 80 | 4700 | ø35×40 | 2,32 | -40 ... +105 | 100 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-80В-6800мкФ | 682 | 80 | 6800 | ø35×50 | 2,72 | -40 ... +105 | 100 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-100В-1000мкФ | 102 | 100 | 1000 | ø22×30 | 1,11 | -40 ... +105 | 125 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-100В-1000мкФ | 102 | 100 | 1000 | ø25×25 | 1,06 | -40 ... +105 | 125 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-100В-1500мкФ | 152 | 100 | 1500 | ø22×40 | 1,44 | -40 ... +105 | 125 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-100В-1500мкФ | 152 | 100 | 1500 | ø25×35 | 1,39 | -40 ... +105 | 125 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-100В-1500мкФ | 152 | 100 | 1500 | ø30×25 | 1,29 | -40 ... +105 | 125 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-100В-2200мкФ | 222 | 100 | 2200 | ø25×45 | 1,77 | -40 ... +105 | 125 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-100В-2200мкФ | 222 | 100 | 2200 | ø30×35 | 1,68 | -40 ... +105 | 125 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-100В-3300мкФ | 332 | 100 | 3300 | ø30×45 | 2,07 | -40 ... +105 | 125 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-100В-3300мкФ | 332 | 100 | 3300 | ø35×35 | 2,15 | -40 ... +105 | 125 | 0,2 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-100В-4700мкФ | 472 | 100 | 4700 | ø35×45 | 2,52 | -40 ... +105 | 125 | 0,25 | -25°С / +20°С: 3 -40°С / +20°С: 6 |
| Jamicon-HT-160В-330мкФ | 331 | 160 | 330 | ø22×25 | 0,88 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-390мкФ | 391 | 160 | 390 | ø22×30 | 1,03 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-390мкФ | 391 | 160 | 390 | ø25×25 | 1,03 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-470мкФ | 471 | 160 | 470 | ø22×30 | 1,14 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-470мкФ | 471 | 160 | 470 | ø25×25 | 1,14 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-560мкФ | 561 | 160 | 560 | ø22×35 | 1,32 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-560мкФ | 561 | 160 | 560 | ø25×30 | 1,33 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-560мкФ | 561 | 160 | 560 | ø30×25 | 1,38 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-680мкФ | 681 | 160 | 680 | ø22×40 | 1,55 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-680мкФ | 681 | 160 | 680 | ø25×35 | 1,57 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-680мкФ | 681 | 160 | 680 | ø30×25 | 1,53 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-820мкФ | 821 | 160 | 820 | ø22×45 | 1,79 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-820мкФ | 821 | 160 | 820 | ø25×40 | 1,82 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-820мкФ | 821 | 160 | 820 | ø30×30 | 1,8 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-820мкФ | 821 | 160 | 820 | ø35×25 | 1,84 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-1000мкФ | 102 | 160 | 1000 | ø25×45 | 2,12 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-1000мкФ | 102 | 160 | 1000 | ø30×35 | 2,12 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-1000мкФ | 102 | 160 | 1000 | ø35×25 | 2,04 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-1200мкФ | 122 | 160 | 1200 | ø25×50 | 2,43 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-1200мкФ | 122 | 160 | 1200 | ø30×35 | 2,32 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-1200мкФ | 122 | 160 | 1200 | ø35×30 | 2,39 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-1500мкФ | 152 | 160 | 1500 | ø30×45 | 2,88 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-1500мкФ | 152 | 160 | 1500 | ø35×35 | 2,84 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-160В-1800мкФ | 182 | 160 | 1800 | ø35×40 | 3,28 | -40 ... +105 | 200 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-270мкФ | 271 | 180 | 270 | ø22×25 | 0,8 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-330мкФ | 331 | 180 | 330 | ø22×30 | 0,95 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-330мкФ | 331 | 180 | 330 | ø25×25 | 0,95 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-390мкФ | 391 | 180 | 390 | ø22×30 | 1,03 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-390мкФ | 391 | 180 | 390 | ø25×25 | 1,04 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-470мкФ | 471 | 180 | 470 | ø22×35 | 1,21 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-470мкФ | 471 | 180 | 470 | ø25×30 | 1,22 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-470мкФ | 471 | 180 | 470 | ø30×25 | 1,27 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-560мкФ | 561 | 180 | 560 | ø22×40 | 1,4 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-560мкФ | 561 | 180 | 560 | ø25×30 | 1,34 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-560мкФ | 561 | 180 | 560 | ø30×25 | 1,39 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-680мкФ | 681 | 180 | 680 | ø22×45 | 1,63 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-680мкФ | 681 | 180 | 680 | ø25×35 | 1,57 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-680мкФ | 681 | 180 | 680 | ø30×30 | 1,64 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-680мкФ | 681 | 180 | 680 | ø35×25 | 1,68 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-820мкФ | 821 | 180 | 820 | ø22×50 | 1,88 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-820мкФ | 821 | 180 | 820 | ø25×40 | 1,83 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-820мкФ | 821 | 180 | 820 | ø30×30 | 1,8 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-820мкФ | 821 | 180 | 820 | ø35×25 | 1,85 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-1000мкФ | 102 | 180 | 1000 | ø25×45 | 2,12 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-1000мкФ | 102 | 180 | 1000 | ø30×35 | 2,12 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-1000мкФ | 102 | 180 | 1000 | ø35×30 | 2,18 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-1200мкФ | 122 | 180 | 1200 | ø30×40 | 2,45 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-1200мкФ | 122 | 180 | 1200 | ø35×30 | 2,39 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-1500мкФ | 152 | 180 | 1500 | ø30×50 | 2,91 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-1500мкФ | 152 | 180 | 1500 | ø35×35 | 2,74 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-180В-1800мкФ | 182 | 180 | 1800 | ø35×40 | 3,17 | -40 ... +105 | 225 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-220мкФ | 221 | 200 | 220 | ø22×25 | 0,85 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-270мкФ | 271 | 200 | 270 | ø22×25 | 0,94 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-330мкФ | 331 | 200 | 330 | ø22×30 | 1,12 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-330мкФ | 331 | 200 | 330 | ø25×25 | 1,12 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-390мкФ | 391 | 200 | 390 | ø22×35 | 1,31 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-390мкФ | 391 | 200 | 390 | ø25×25 | 1,22 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-470мкФ | 471 | 200 | 470 | ø22×40 | 1,52 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-470мкФ | 471 | 200 | 470 | ø25×30 | 1,45 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-470мкФ | 471 | 200 | 470 | ø30×25 | 1,5 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-560мкФ | 561 | 200 | 560 | ø22×45 | 1,75 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-560мкФ | 561 | 200 | 560 | ø25×35 | 1,68 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-560мкФ | 561 | 200 | 560 | ø30×30 | 1,76 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-680мкФ | 681 | 200 | 680 | ø22×50 | 2,02 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-680мкФ | 681 | 200 | 680 | ø25×40 | 1,96 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-680мкФ | 681 | 200 | 680 | ø30×30 | 1,94 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-680мкФ | 681 | 200 | 680 | ø35×25 | 1,98 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-820мкФ | 821 | 200 | 820 | ø25×45 | 2,27 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-820мкФ | 821 | 200 | 820 | ø30×35 | 2,26 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-820мкФ | 821 | 200 | 820 | ø35×30 | 2,33 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-1000мкФ | 102 | 200 | 1000 | ø25×50 | 2,63 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-1000мкФ | 102 | 200 | 1000 | ø30×40 | 2,64 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-1000мкФ | 102 | 200 | 1000 | ø35×30 | 2,58 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-1200мкФ | 122 | 200 | 1200 | ø30×45 | 3,04 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-1200мкФ | 122 | 200 | 1200 | ø35×35 | 3 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-1500мкФ | 152 | 200 | 1500 | ø35×45 | 3,58 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-200В-1800мкФ | 182 | 200 | 1800 | ø35×50 | 4,1 | -40 ... +105 | 250 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-220мкФ | 221 | 250 | 220 | ø22×30 | 0,91 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-220мкФ | 221 | 250 | 220 | ø25×25 | 0,91 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-270мкФ | 271 | 250 | 270 | ø22×35 | 1,07 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-270мкФ | 271 | 250 | 270 | ø25×25 | 1,01 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-330мкФ | 331 | 250 | 330 | ø22×35 | 1,19 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-330мкФ | 331 | 250 | 330 | ø25×30 | 1,2 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-330мкФ | 331 | 250 | 330 | ø30×25 | 1,24 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-390мкФ | 391 | 250 | 390 | ø22×40 | 1,37 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-390мкФ | 391 | 250 | 390 | ø25×35 | 1,39 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-390мкФ | 391 | 250 | 390 | ø30×25 | 1,35 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-470мкФ | 471 | 250 | 470 | ø22×50 | 1,66 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-470мкФ | 471 | 250 | 470 | ø25×40 | 1,61 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-470мкФ | 471 | 250 | 470 | ø30×30 | 1,59 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-470мкФ | 471 | 250 | 470 | ø35×25 | 1,63 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-560мкФ | 561 | 250 | 560 | ø25×45 | 1,85 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-560мкФ | 561 | 250 | 560 | ø30×35 | 1,85 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-560мкФ | 561 | 250 | 560 | ø35×25 | 1,78 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-680мкФ | 681 | 250 | 680 | ø25×50 | 2,14 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-680мкФ | 681 | 250 | 680 | ø30×35 | 2,04 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-680мкФ | 681 | 250 | 680 | ø35×30 | 2,1 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-820мкФ | 821 | 250 | 820 | ø30×45 | 2,49 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-820мкФ | 821 | 250 | 820 | ø35×35 | 2,45 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-1000мкФ | 102 | 250 | 1000 | ø35×40 | 2,86 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-1200мкФ | 122 | 250 | 1200 | ø35×45 | 3,29 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-250В-1500мкФ | 152 | 250 | 1500 | ø35×50 | 3,68 | -40 ... +105 | 300 | 0,15 | -25°С / +20°С: 4 |
| Jamicon-HT-350В-82мкФ | 820 | 350 | 82 | ø22×25 | 0,43 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-100мкФ | 101 | 350 | 100 | ø22×30 | 0,51 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-100мкФ | 101 | 350 | 100 | ø25×25 | 0,51 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-120мкФ | 121 | 350 | 120 | ø22×30 | 0,55 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-120мкФ | 121 | 350 | 120 | ø25×25 | 0,55 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-150мкФ | 151 | 350 | 150 | ø22×35 | 0,66 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-150мкФ | 151 | 350 | 150 | ø25×30 | 0,67 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-150мкФ | 151 | 350 | 150 | ø30×25 | 0,69 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-180мкФ | 181 | 350 | 180 | ø22×40 | 0,77 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-180мкФ | 181 | 350 | 180 | ø25×35 | 0,78 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-180мкФ | 181 | 350 | 180 | ø30×30 | 0,82 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-220мкФ | 221 | 350 | 220 | ø22×50 | 0,94 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-220мкФ | 221 | 350 | 220 | ø25×40 | 0,91 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-220мкФ | 221 | 350 | 220 | ø30×30 | 0,9 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-220мкФ | 221 | 350 | 220 | ø35×25 | 0,92 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-270мкФ | 271 | 350 | 270 | ø25×45 | 1,07 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-270мкФ | 271 | 350 | 270 | ø30×35 | 1,06 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-270мкФ | 271 | 350 | 270 | ø35×30 | 1,1 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-330мкФ | 331 | 350 | 330 | ø25×50 | 1,23 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-330мкФ | 331 | 350 | 330 | ø30×40 | 1,24 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-330мкФ | 331 | 350 | 330 | ø35×30 | 1,21 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-390мкФ | 391 | 350 | 390 | ø30×45 | 1,42 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-390мкФ | 391 | 350 | 390 | ø35×35 | 1,4 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-470мкФ | 471 | 350 | 470 | ø35×40 | 1,62 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-350В-560мкФ | 561 | 350 | 560 | ø35×45 | 1,86 | -40 ... +105 | 400 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-68мкФ | 680 | 400 | 68 | ø22×25 | 0,47 | -40 ... +105 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-68мкФ | 820 | 400 | 68 | ø22×30 | 0,56 | -40 ... +105 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-82мкФ | 820 | 400 | 82 | ø25×25 | 0,56 | -40 ... +105 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-82мкФ | 101 | 400 | 82 | ø22×30 | 0,61 | -40 ... +105 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-100мкФ | 101 | 400 | 100 | ø25×25 | 0,61 | -40 ... +105 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-120мкФ | 121 | 400 | 120 | ø22×35 | 0,72 | -40 ... +105 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-120мкФ | 121 | 400 | 120 | ø25×30 | 0,73 | -40 ... +105 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-120мкФ | 121 | 400 | 120 | ø30×25 | 0,75 | -40 ... +105 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-150мкФ | 151 | 400 | 150 | ø22×40 | 0,85 | -40 ... +105 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-150мкФ | 151 | 400 | 150 | ø25×35 | 0,86 | -40 ... +105 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-150мкФ | 151 | 400 | 150 | ø30×30 | 0,9 | -40 ... +106 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-180мкФ | 181 | 400 | 180 | ø22×45 | 0,98 | -40 ... +107 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-180мкФ | 181 | 400 | 180 | ø25×40 | 1 | -40 ... +108 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-180мкФ | 181 | 400 | 180 | ø30×30 | 0,99 | -40 ... +109 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-180мкФ | 181 | 400 | 180 | ø35×25 | 1,01 | -40 ... +110 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-220мкФ | 221 | 400 | 220 | ø25×45 | 1,17 | -40 ... +111 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-220мкФ | 221 | 400 | 220 | ø30×35 | 1,16 | -40 ... +112 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-220мкФ | 221 | 400 | 220 | ø35×30 | 1,2 | -40 ... +113 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-270мкФ | 271 | 400 | 270 | ø25×50 | 1,35 | -40 ... +114 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-270мкФ | 271 | 400 | 270 | ø30×40 | 1,36 | -40 ... +115 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-270мкФ | 271 | 400 | 270 | ø35×30 | 1,33 | -40 ... +116 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-330мкФ | 331 | 400 | 330 | ø30×45 | 1,58 | -40 ... +117 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-330мкФ | 331 | 400 | 330 | ø35×35 | 1,56 | -40 ... +118 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-390мкФ | 391 | 400 | 390 | ø35×40 | 1,79 | -40 ... +119 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-470мкФ | 471 | 400 | 470 | ø35×45 | 2,07 | -40 ... +120 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-400В-560мкФ | 561 | 400 | 560 | ø35×50 | 2,36 | -40 ... +121 | 450 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-47мкФ | 470 | 450 | 47 | ø22×25 | 0,39 | -40 ... +122 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-68мкФ | 680 | 450 | 68 | ø22×30 | 0,5 | -40 ... +123 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-68мкФ | 680 | 450 | 68 | ø25×25 | 0,5 | -40 ... +124 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-82мкФ | 820 | 450 | 82 | ø22×35 | 0,59 | -40 ... +125 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-82мкФ | 820 | 450 | 82 | ø25×30 | 0,6 | -40 ... +126 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-100мкФ | 101 | 450 | 100 | ø22×40 | 0,69 | -40 ... +127 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-100мкФ | 101 | 450 | 100 | ø25×35 | 0,7 | -40 ... +128 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-100мкФ | 101 | 450 | 100 | ø30×25 | 0,68 | -40 ... +129 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-120мкФ | 121 | 450 | 120 | ø22×45 | 0,8 | -40 ... +130 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-120мкФ | 121 | 450 | 120 | ø25×35 | 0,77 | -40 ... +131 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-120мкФ | 121 | 450 | 120 | ø30×30 | 0,8 | -40 ... +132 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-120мкФ | 121 | 450 | 120 | ø35×25 | 0,82 | -40 ... +133 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-150мкФ | 151 | 450 | 150 | ø25×45 | 0,96 | -40 ... +134 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-150мкФ | 151 | 450 | 150 | ø30×35 | 0,96 | -40 ... +135 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-150мкФ | 151 | 450 | 150 | ø35×30 | 0,99 | -40 ... +136 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-180мкФ | 181 | 450 | 180 | ø25×50 | 1,1 | -40 ... +137 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-180мкФ | 181 | 450 | 180 | ø30×35 | 1,05 | -40 ... +138 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-180мкФ | 181 | 450 | 180 | ø35×30 | 1,08 | -40 ... +139 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-220мкФ | 221 | 450 | 220 | ø30×40 | 1,22 | -40 ... +140 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-220мкФ | 221 | 450 | 220 | ø35×35 | 1,27 | -40 ... +141 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-270мкФ | 271 | 450 | 270 | ø30×50 | 1,49 | -40 ... +142 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-270мкФ | 271 | 450 | 270 | ø35×40 | 1,48 | -40 ... +143 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-330мкФ | 331 | 450 | 330 | ø35×45 | 1,72 | -40 ... +144 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-450В-390мкФ | 391 | 450 | 390 | ø35×50 | 1,96 | -40 ... +145 | 500 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-47мкФ | 470 | 500 | 47 | ø22×25 | 0,27 | -40 ... +146 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-68мкФ | 680 | 500 | 68 | ø22×30 | 0,35 | -40 ... +147 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-68мкФ | 680 | 500 | 68 | ø25×25 | 0,35 | -40 ... +148 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-82мкФ | 820 | 500 | 82 | ø22×35 | 0,41 | -40 ... +149 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-82мкФ | 820 | 500 | 82 | ø25×30 | 0,41 | -40 ... +150 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-100мкФ | 101 | 500 | 100 | ø22×40 | 0,47 | -40 ... +151 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-100мкФ | 101 | 500 | 100 | ø25×35 | 0,48 | -40 ... +152 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-100мкФ | 101 | 500 | 100 | ø30×30 | 0,5 | -40 ... +153 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-120мкФ | 121 | 500 | 120 | ø22×50 | 0,57 | -40 ... +154 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-120мкФ | 121 | 500 | 120 | ø25×40 | 0,56 | -40 ... +155 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-120мкФ | 121 | 500 | 120 | ø30×35 | 0,59 | -40 ... +156 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-120мкФ | 121 | 500 | 120 | ø35×25 | 0,56 | -40 ... +157 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-150мкФ | 151 | 500 | 150 | ø25×45 | 0,66 | -40 ... +158 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-150мкФ | 151 | 500 | 150 | ø30×40 | 0,69 | -40 ... +159 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-150мкФ | 151 | 500 | 150 | ø35×30 | 0,68 | -40 ... +160 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-180мкФ | 181 | 500 | 180 | ø25×50 | 0,75 | -40 ... +161 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-180мкФ | 181 | 500 | 180 | ø30×40 | 0,76 | -40 ... +162 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-180мкФ | 181 | 500 | 180 | ø35×35 | 0,79 | -40 ... +163 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-220мкФ | 221 | 500 | 220 | ø30×45 | 0,88 | -40 ... +164 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-220мкФ | 221 | 500 | 220 | ø35×40 | 0,92 | -40 ... +165 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-270мкФ | 271 | 500 | 270 | ø30×50 | 1,02 | -40 ... +165 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-270мкФ | 271 | 500 | 270 | ø35×45 | 1,07 | -40 ... +165 | 550 | 0,15 | -25°С / +20°С: 6 |
| Jamicon-HT-500В-330мкФ | 331 | 500 | 330 | ø35×50 | 1,12 | -40 ... +165 | 550 | 0,15 | -25°С / +20°С: 6 |
Электрические параметры
Номинальное напряжение, В: 16 - 450;
Номинальная емкость, мкФ: 47 - 33000;
Допускаемое отклонение емкости, %: ±20;
Ток утечки, мкА (20°C): не превышает меньшей из величин 0.02CV или 3 (мкА) после 5 минут работы, где C и V - номинальные емкость (мкФ) и напряжение (В), соответственно
Условия эксплуатации
Интервал рабочих температур: -40 … +105°С;
Наработка на отказ при 105°C - после 3000 часов при номинальном напряжении (DC + пиковые пульсации напряжения не превышает уровень рабочего напряжения):
- изменение емкости: не более ±20% от заданного значения;
- фактор дестабилизации: не более 175% от заданного значения;
- ток утечки: не прeвышает заданных значений;
Описание конденсаторов Jamicon HT
Конденсаторы Jamicon HT (или Teapo LJ) предлагаются Kaimei Electronics CORP с жесткими «защелкивающимися» (SNAP-IN) лепестковыми выводами под пайку в алюминиевых цилиндрических корпусах диаметром (D) от 22 мм до 35 мм и длиной (L) от 25 мм до 75 мм для цепей постоянного тока напряжением:
- от 10 В до 100 В с емкостью от 560 мкФ до 68000 мкФ, допуском отклонения по емкости ± 20 % (120Hz, 20°C) и температурным диапазоном хранения/эксплуатации от -40°C до +105°C;
- от 160 В до 500 В с емкостью от 56 мкФ до 2200 мкФ, допуском отклонения по емкости ± 20 % (120Hz, 20°C) и температурным диапазоном хранения/эксплуатации от -40°C до +105°C;
- более 500 В с емкостью от 47 мкФ до 470 мкФ, допуском отклонения по емкости ± 20 % (120Hz, 20°C) и температурным диапазоном хранения/эксплуатации от -25°C до +105°C.
В ряду напряжений 10/16, 25, 35, 50, 63, 80/100, 160/400, 420/450, 500/600 В диэлектрические потери (при 120 Гц и 20°C) электролитических конденсаторов Jamicon HT (или Teapo LJ) уменьшаются в 2 раза (tanδ изменяется соответственно по ряду 0.5, 0.4, 0.35, 0.3, 0.25, 0.25, 0.15, 0.20, 0.25 с минимальным значением (0.15) для напряжений 420/450 В).
Алюминиевые электролитические конденсаторы Jamicon HT (или Teapo LJ) обладают эффектом «самовосстановления» и для регенерации диэлектрического слоя оксида алюминия с восстановлением характеристик до номинальных значений свойств после длительного хранения или отсутствия питания в цепи 1000 часов Kaimei Group рекомендует кратковременную подачу «формующего» напряжения (voltage treatment) в течение периода от нескольких минут до 1-2 часов (в зависимости от степени деградации диэлектрического слоя). Заявленная производителем наработка на отказ электролитических конденсаторов Jamicon HT (или Teapo LJ) при пороговой эксплуатационной температуре 105°C не менее 3000 часов, ток утечки (максимальный не более) 3 мкА.
