Помехоподавляющие конденсаторы К73-28-1

Анонс: Конденсаторы К73-28 и их версия разработки ООО «СКЗ». Помехоподавляющие конденсаторы К73-28 Северо-Задонского конденсаторного завода. Особенности применение конденсаторов К73-28-1 СКЗ.

Конденсаторы К73-28 – помехоподавляющие, проходные, металлизированные, изготавливаемые в соответствии с ГОСТ Р 57440-2017 с диэлектриком из полиэтилентерефталата (РЕТ, группа в обозначении – 73) постоянной емкости (класс Х) с эффектом самовосстановления после локального пробоя.

В разработке Северо-Задонского конденсаторного завода (СКЗ) конденсаторы К73-28-1 официально внесены в «Отраслевой Перечень конденсаторов и резисторов, рекомендуемых для применения…», а ООО «СКЗ» было и остается единственным разработчиком и изготовителем К73-28-1 на территории России (и Таможенного Союза).

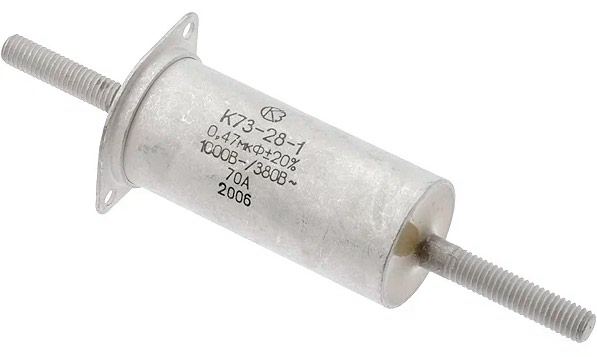

Помехоподавляющие конденсаторы К73-28-1 Северо-Задонского конденсаторного завода.

К73-28-1 de facto – результат модификации и совершенствования проходных конденсаторов с диэлектриком из конденсаторной бумаги серий КБП-Ф и КБП-С (в обозначении КБП - Конденсаторы Бумажные Проходные), которые были разработаны и выпускались только ООО «СКЗ» вплоть до 2002 года, но были сняты с производства из-за недостаточной энергетической эффективности в сравнении с новыми типами, появившимися в процессе эволюции конденсаторостроения.

Так, конденсаторы К73-28-1 Северо-Задонского конденсаторного завода отличаются от КБП-Ф и КБП-С более широким температурным диапазоном эксплуатации, стабильностью электрических характеристик, включая высокое сопротивление изоляции, стойкость к термической деструкции, а также имеют существенно лучшее соотношение емкости к габаритам (при аналогичной с КБП-Ф и КБП-С помехоподавляющие К73-28-1 СКЗ имеют существенно меньшие размеры, что важно при разработке эргономичных устройств, приборов, оборудования) и меньшую себестоимость, и, соответственно отпускную цену.

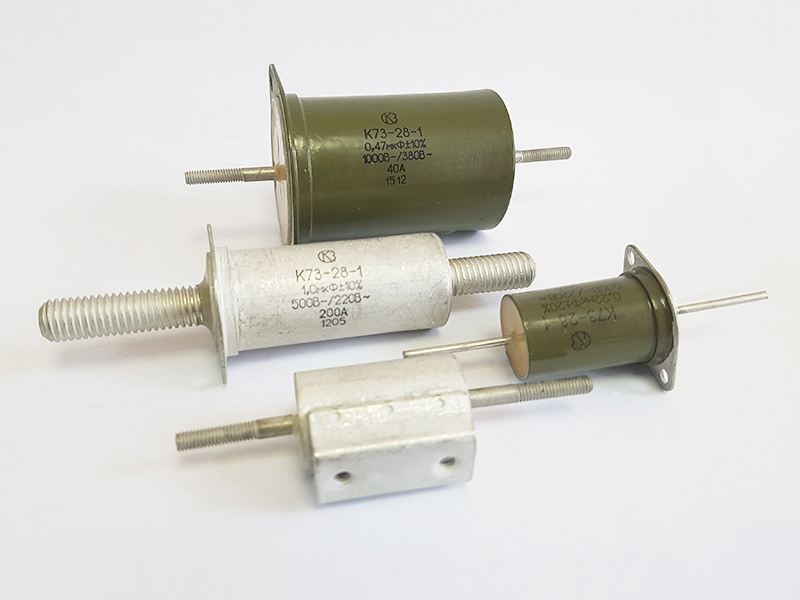

На текущий момент Северо-Задонский конденсаторный завод предлагает помехоподавляющие проходные конденсаторы К73-28-1 двух версий конструктивного исполнения – с заливкой пожаробезопасным самотвердеющим компаундом и креплением фланцем или скобой, однако возможно изготовление К73-28-1 на заказ, как с индивидуальными электрическими параметрами, так и конструкцией.

Помехоподавляющие конденсаторы К73-28-1 ориентированы на эксплуатацию в силовых сетях постоянного и переменного тока напряжения от 125 В до 1600 В при температурах от минус 60°С до плюс 100°С, поставляются климатического исполнения УХЛ, В (всеклиматическое) и ПВ (пожаробезопасное всеклиматическое) с номинальной емкостью диапазона от 0.022 мкФ до 2.0 мкФ, тангенсам угла диэлектрических потерь до 0.01, номинальным током ряда 25 А, 40 А, 70 А, 100 А, 200 А, 500 А и сроком сохраняемости параметров (гарантия СКЗ) 20 лет.

Особенности и применение конденсаторов К73-28-1 СКЗ.

Проходные конденсаторы К73-28-1 разработки СКЗ применяют для подавления индустриальных радиопомех, а также фильтрации токов высокой частоты в диапазоне от 0,15 до 1000 МГц в цепях силовых сетей постоянного, переменного и пульсирующего токов. Причем гарантировано отсутствие нагрева корпуса и конденсаторных элементов токами гармоник, что теоретически подтверждено расчетами, а практически – результатами многочисленных испытаний, проводимых Северо-Задонским конденсаторным заводом исключительно в правовом поле отечественных стандартов.

Основные направления применения помехоподавляющих конденсаторов К73-28-1 СКЗ - в автомобильной промышленности, в вводных (ВУ), вводно-распределительных (ВРУ), распределительных устройствах (РУ) жилых, муниципальных зданий, в лифтовом хозяйстве, авиации и судостроении, в установках космической связи, приборостроении и т.д. военной технике и др.

В производстве проходных помехоподавляющих конденсаторов СКЗ использует комплектующие отечественных компаний (в том числе прогрессивную РЕТ пленку толщиной 6 – 20 мкм), что исключает зависимость от импорта, а также современные машины металлизации LEYBOLD HERAEUS, для нанесения на РЕТ пленку алюминия высокой степени чистоты.
