Для силовых сетей низкого (и низкого среднего) напряжения под аббревиатурой ДФКУ (Динамические Фильтро-Компенсирующие Устройства/Установки или Динамико-ФильтроКомпенсирующие Устройства/Установки) сегодня реализуются «фильтровые тиристорные» конденсаторные установки повышения коэффициента мощности УКРМТФ.

Формально УКРМТФ – Установка Конденсаторная с Регулированием по (реактивной) Мощности с коммутацией ступеней-конденсаторных батарей полупроводниковыми вентилями на Тиристорах и с Фильтрующим гармоники колебательным контуром из реактора и конденсаторов. Т.е. в целом УКРМТФ отвечает обозначениями термина фильтрокомпенсирующее устройство (ФКУ) в федеральных стандартах и обеспечивает (условно) «динамическую» компенсацию потребности в реактивной энергии благодаря высокой скорости коммутации бесконтактными полупроводниковыми вентилями.

Вместе с тем, УКРМТФ не является полной аналогией ФКУ, поскольку:

• в конденсаторной установке, как правило, используется один резонансный L-C контур, т.е. «фильтруется одна гармоника с критической (по величине) амплитудой тока;
• резонансный L-C контур в УКРМТФ ориентирован на защиту конденсаторов в ступенях от тока резонансной гармоники, а не силовой сети (или сегмента сети).

Поэтому, если по результатам полного энергетического аудита промышленного, непромышленного, инфраструктурного объекта выявлено наличие высших гармоник с критическими для силового оборудования амплитудами, то целесообразно заказывать гибридные УКРМТФ, включающие однозвенный широкополосный или многозвенный 9с L-C контурами, настроенными на резонансные частоты критических гармоник) пассивный фильтр.

Еще одним, но более дорогим решением проблемы сильной засоренности силовой сети гармониками разных порядков может быть параллельное использование с УКРМТФ (или УКРМТ) активного фильтра гармоник (АФГ), однако важно помнить, что АФГ очищает сеть выше места подключения, а значит должен интегрироваться максимально возможно ближе к источнику эмиссии гармоник.

Особенности «фильтровых тиристорных» конденсаторных установок повышения коэффициента мощности УКРМТФ.

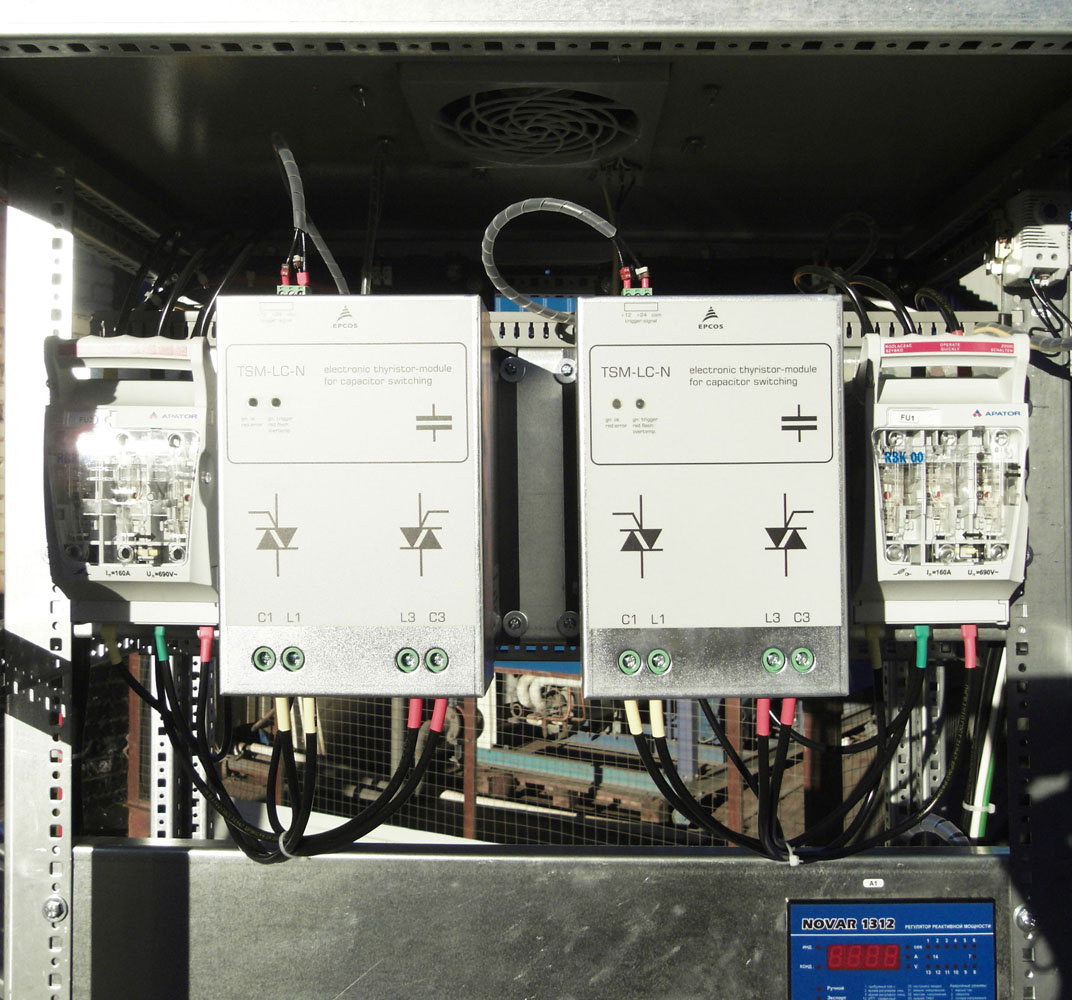

Так называемые «фильтровые тиристорные» конденсаторные установки повышения коэффициента мощности УКРМТФ благодаря бесконтактной коммутации ступеней (конденсаторных батарей) тиристорными свитчами обеспечивают время отклика на изменение потребности в реактивной энергии согласно требованиям ПАО «Россети». УКРМТФ управляются встроенным программно-логическим контроллером (ПЛК), который обеспечивает бесперебойное, программируемое включение/отключение конденсаторных батарей, время отклика не более 20 мс и полную коммутацию со SCADA system, т.е. адаптирует УКРМТФ с АСУ (автоматическими или автоматизированными системами управления).

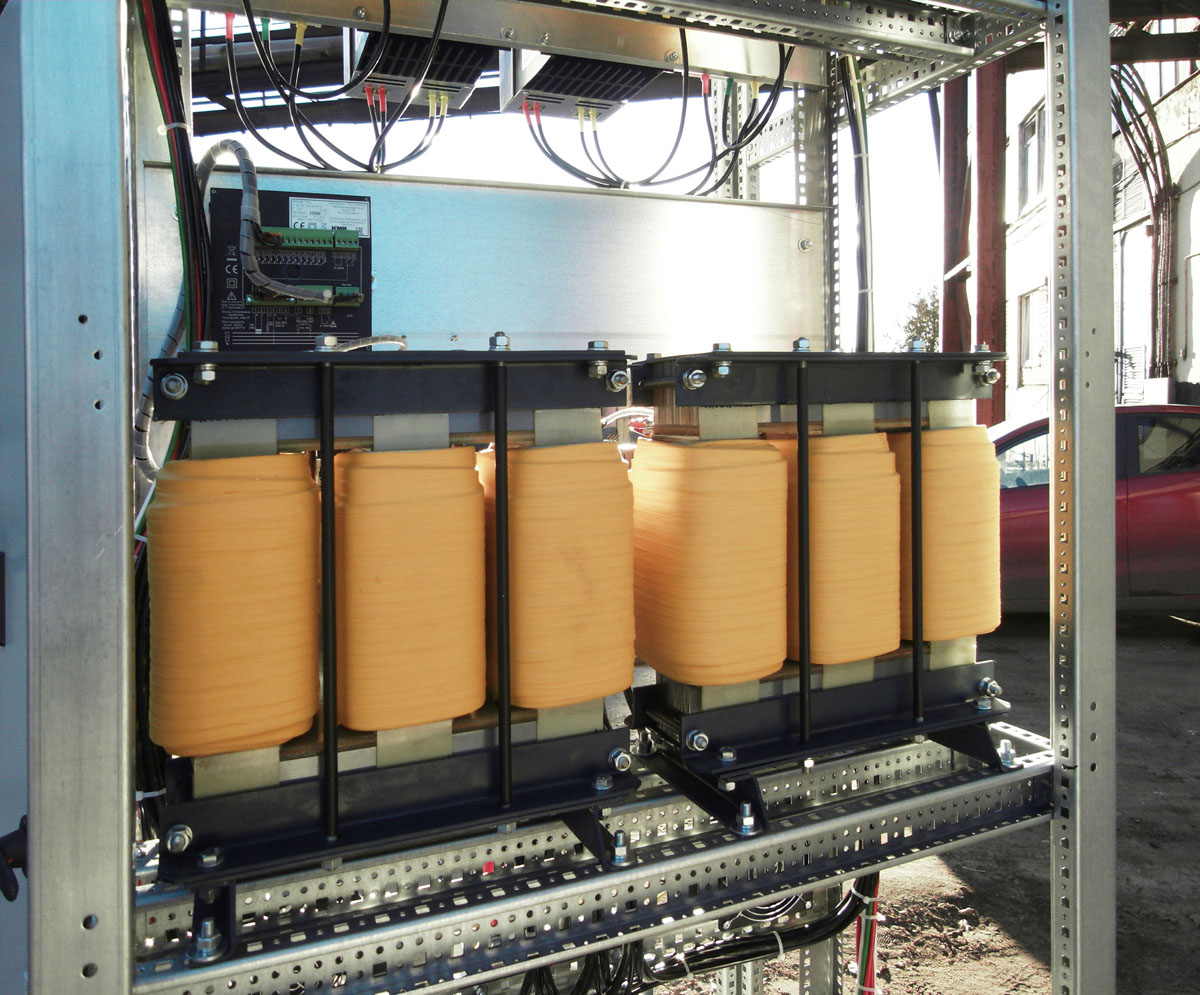

Для защиты конденсаторов в ступенях установки используются однополосные L-C фильтры высших гармоник (колебательные контура из реакторов и конденсаторов, подключенных последовательно), которые настраиваются на частоту гармоник:

• 135-142 Гц в случае эксплуатации одной УКРМТФ в сегменте силовой сети по требованиям СТО 34.01-21.1-001-2017 ПАО «Россети»;
• 135-142 Гц и 230-240 ГЦ в случае эксплуатации двух УКРМТФ в сегменте силовой сети по требованиям СТО 34.01-21.1-001-2017 ПАО «Россети»;
• согласно требованиям IEEE Std 519 и IEC 61642, в том числе на частоту 189 Гц в случае отсутствия реальных данных по гармоническим искажениям в силовой сети (оптимальная настройка для большинства неидентифицированных по гармоникам силовых сетей с нелинейными нагрузками согласно положениям IEC 61642).

Корпуса (оболочки) УКРМТФ проектируются со степенями защиты (коды IP, IK) под конкретные условия эксплуатации и способ размещения (настенный, напольный, на улице), что позволяет обеспечить безопасность и долговечность использования «фильтровых тиристорных» конденсаторных установок повышения коэффициента мощности УКРМТФ.
